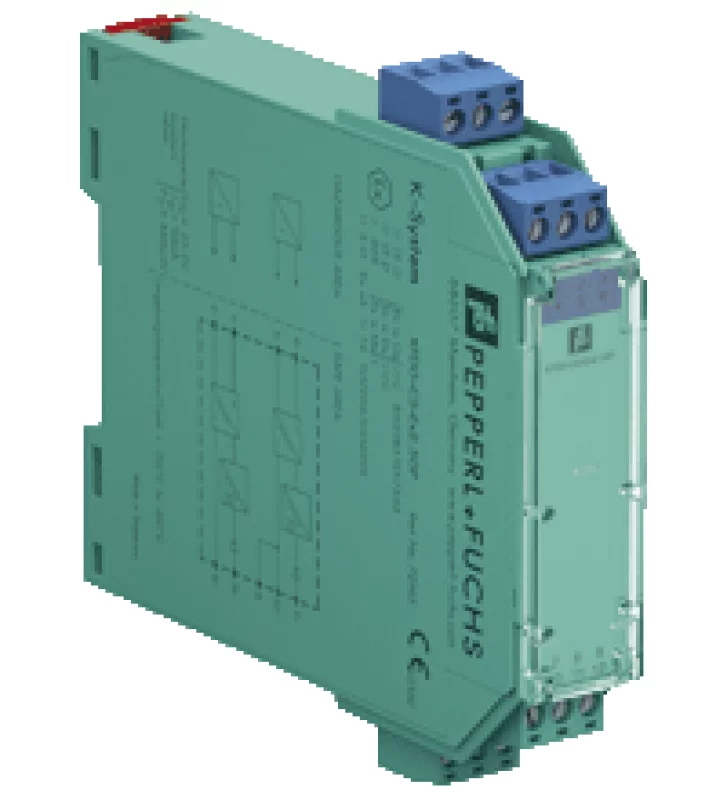

KFD0-CS-EX2.50P

Техническое описание KFD0-CS-Ex2.50P Основные Характеристики Тип сигнала Аналоговый вход / аналоговый выход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка Номинальное напряжение питание от петли Цепь управления соединение клеммы 12-, 11+; 8-, 10-, 9+ напряжение 5 ... 35 V DC Текущий 4 ... 20 мА Рассеяние мощности при 20 мА и U в <24,3 V: <250 мВт на канал  при 20 мА и U в > 24,3 V: <500 мВт на канал Полевая схема соединение клеммы 1+, 2-; 4+, 5- напряжение для 5V <U в <24.3V: ≥ 0,9 x U in - (0,37 x ток в мА) - 1,0  для U в > 24,3 В: ≥ 21 В - (0,36 х ток в мА) Ток короткого замыкания что U в > 24,3 В: ≤ 65 мА Перенос тока 40 40 мА Характеристики переноса точность 0.1 % Время нарастания ≤ 5 мс при отскоке от 4 ... 20 мА и U в <24 В Индикаторы / настройки этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21:2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 100 гр. Габаритные размеры 20 x 107 x 115 мм, тип корпуса B1 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
