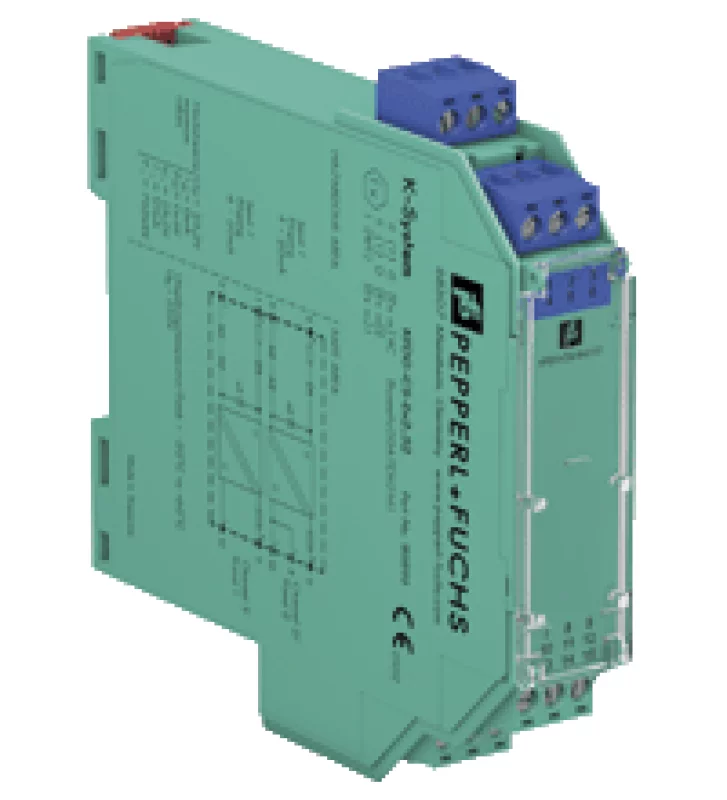

KFD0-CS-EX2.54

Технические характеристики KFD0-CS-Ex2.54 Описание оборудования 2-канальный Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Поставка Номинальное напряжение питание от петли Рассеяние мощности <0,2 Вт для U in = 24 В, I o = 20 мА Цепь управления соединение терминалы 11+, 12-; 9+, 10-, 8- напряжение 0 ... 24 В для 4 В ≤ U e ≤ 24 В: ≥ U e - (0,41 x входной ток в мА) - 0,5 Текущий 0 ... 20 мА Полевая схема соединение клеммы 1+, 2-; 4+, 5- Ток короткого замыкания 65 65 мА Дальность передачи ток: 1 ... 20 mA  напряжение: 4 ... 20 V DC / 0 ... 6 V ss AC Характеристики переноса Отклонение После калибровки ≤ 3,5 мА потери тока при токе нагрузки 20 мА Влияние температуры окружающей среды ± 20 мкА / К Время нарастания / спада ≤ 50 мкс (ток нагрузки ≥ 1 мА) Гальваническая изоляция Ввод, вывод безопасная электрическая изоляция согласно. к IEC / EN 60079-11, пиковое значение напряжения 375 В Индикаторы / настройки этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21:2006 Степень защиты IEC 60529: 2001 Защита от поражения электрическим током UL 61010-1 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 100 гр. Габаритные размеры 20 x 107 x 115 мм, тип корпуса B1 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
