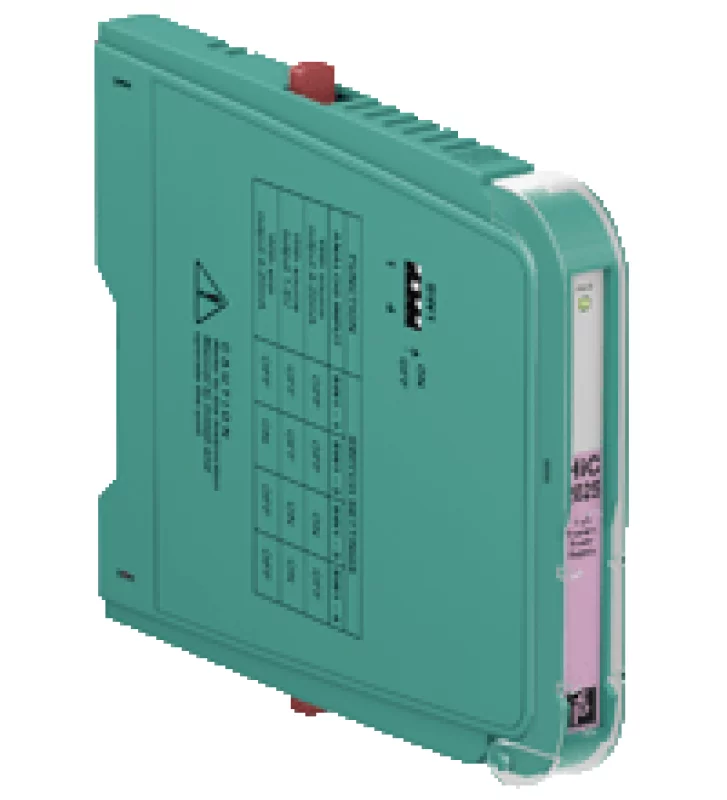

Аналоговый вход Pepperl+Fuchs Источник питания HIC2025

Энергопитание

Подключение

SL1: 1a (-), 1б (-); 2а (+), 2b (+)

Тип сигнала

Аналоговый вход

Номинальное напряжение

19 ... 30 В через объединительную плату

Потери мощности

≤ 800 мВт

Потребляемая мощность

≤ 1,1 Вт

Номинальный ток

≤ 45 мА

Вход

Подключение

SL2: 5а (+), 1б (-); 5а (+), 5б (-)

Входной сигнал

4 ... 20 мА ограничивается ок. 30 мА

Падение напряжения

ок. 5 В на SL2: 5а (+), 1б (-)

Напряжение

≥ 15 В при 20 мА на SL2: 5A (+), 5б (-)

Выход

Подключение

SL1 соединения: 8а (+), 7а (-)

Нагрузка

0 ... 300 Ω (режим источника)

Выходной сигнал

4 ... 20 мА или 1 ... 5 В (на 250 Ом, 0,1% внутренний шунт) 4 ... 20 мА (режим мойка), рабочее напряжение 15 ... 26 В

Характеристики передачи

Отклонение

при 20 ° C (68 ° F)

≤ ± 0,1% вкл. нелинейность и гистерезис (режим источника 4 ... 20 мА)

≤ ± 0,2% вкл. нелинейность и гистерезис (режим мойка 4 ... 20 мА)

≤ ± 0,2% вкл. нелинейность и гистерезис (режим источника 1 ... 5 В)

Влияние температуры окружающей среды

<2 мкА / К (0 ... 60 ° С (32 ... 140 ° F)); <4 мкА / K (-20 ... 0 ° C (-4 ... 32 ° F))

Электрическая изоляция

Вход / Выход

надежной электрической развязкой соотв. МЭК / EN 60079-11 напряжения пикового значения 375 В

Вход / Питание

безопасное электрическая изоляция в соотв. МЭК / EN 60079-11 напряжения пикового значения 375 В

Выход / Питание

функциональной изоляции в соотв. МЭК 62103, номинальное напряжение изоляции 50 В эфф.

Условия окружающей среды

Температура окружающей среды

-20 ... 60 ° C

Механические данные

Размеры (мм)

12,5 х 128 х 106

Вес

 100 г.

Уровень защиты

IP20
