Аналоговый вход Pepperl+Fuchs Источник питания HIC2027

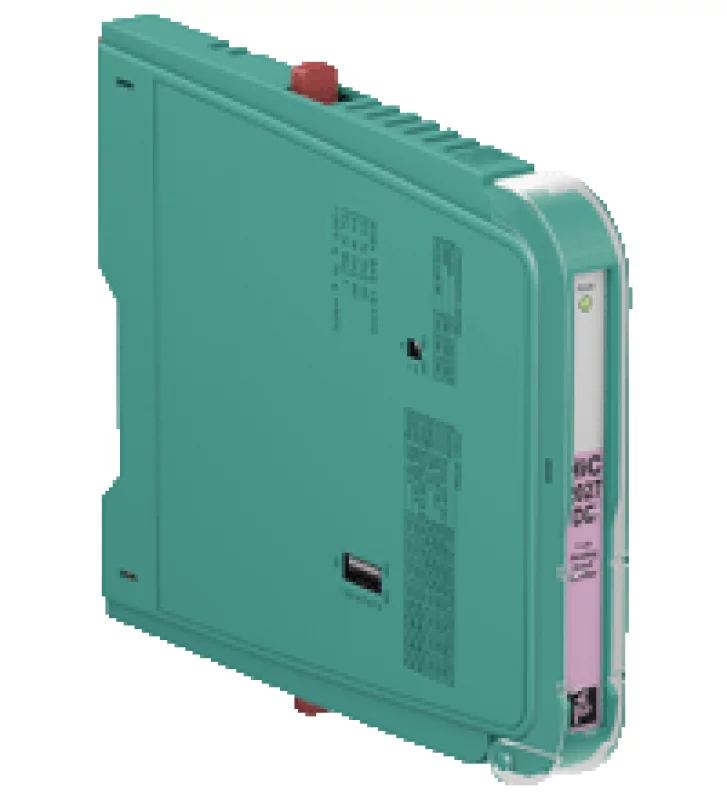

Источник питания HIC2027
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание HiC2027
Основные Характеристики
Тип сигнала Аналоговый
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение SL1: 1a, 1b (-); 2a, 2b (+)
Номинальное напряжение 18 ... 30 В пост. Тока
пульсация в пределах допуска поставки
Рассеяние мощности ок. 1,4 Вт при токе передачи 20 мА, 250 Ом на обоих выходах
Потребляемая мощность 2 Вт
вход
Соединительная сторона полевая сторона
соединение SL2: 5a (+), 5b (-): раковина
SL2: 1a (+), 1b (-), 7a (-): источник
Входной сигнал 0/4 ... 20 мА
Падение напряжения SL2: 1a (+), 1b (-), 7a (-): ≤ 6,1 В при 20 мА
Ток короткого замыкания SL2: 5a (+), 5b (-): 25 мА
Входное сопротивление SL2: 5a (+), 5b (-): макс. 500 Ом
(нагрузка 250 Ом)
Доступное напряжение SL2: 5a (+), 5b (-): ≥ 16 В при 20 мА, ≥ 18,5 В при 4 мА
Вывод
Соединительная сторона контрольная сторона
соединение SL1: 8a (+), 7a (-), канал 1: источник и приемник
SL1: 10a (+), 9a (-), канал 2: источник и приемник
нагрузка канал 1: 0 ... 500 Ом (20 мА) /> 1 МОм (5 В)
канал 2: 0 ... 500 Ом (20 мА) /> 1 МОм (5 В)
Выходной сигнал 0/4 ... 20 мА или 0/1 ... 5 В
пульсация Максимум. 50 мкА среднеквадратичного значения
Характеристики переноса
Отклонение I out <20 мкА (0,1%); V out <10 мВ (0,2%) вкл. калибровка, линейность, гистерезис и колебания напряжения питания при 20 ° C (68 ° F), 0/4 ... 20 мА, 0/1 ... 5 В
Влияние температуры окружающей среды токовый выход: 0,25 мкА / К
выход напряжения: 80 мкВ / К
Диапазон частот полевая сторона на стороне управления: полоса пропускания с сигналом 0,5 В pp 0 ... 6 кГц (-3 дБ)
в поле: полоса с сигналом 0,5 В pp 0,3 ... 6 кГц (-3 дБ)
Расчетное время 6 мс
Время нарастания / спада 2 мс
Гальваническая изоляция
Выход / питание функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока
Выход / Выход функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока
Индикаторы / настройки
Элементы отображения СВЕТОДИОД
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Соответствие
Электромагнитная совместимость NE 21: 2012
EN 61326-3-2: 2008
Степень защиты IEC 60529: 2001
Защита от поражения электрическим током UL 61010-1: 2012
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
масса 100 г
Габаритные размеры 12,5 x 128 x 106 мм
монтаж на терминальной плате
кодирование контакт 2 и 3 обрезаны.
Для получения дополнительной информации см. описание системы.
Данные для применения в опасных зонах
Сертификат ЕС-типа BASEEFA 13 ATEX 0075 X
маркировка Экс-шестиугольникII (1) G [Ex ia Ga] IIC
Экс-шестиугольникII (1) D [Ex ia Da] IIIC
Экс-шестиугольникI (M1) [Ex ia Ma] I
вход [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Поставка
Максимальное безопасное напряжение 250 В (Внимание! Номинальное напряжение может быть ниже).
Оборудование клеммы 5a, 5b
напряжение U o 25,2 В
напряжение U q 28,2 В
Текущий Я о 93 мА
Мощность P o 656 мВт
Оборудование терминалы 1a, 1b, 7a
напряжение U i 30 В
Текущий I i 115 мА
Мощность P i 700 мВт
напряжение U o 5 В
Текущий Я о 6,8 мА
Мощность P o 1,6 мВт
Вывод
Максимальное безопасное напряжение 250 В (Внимание! Номинальное напряжение может быть ниже).
сертификат BASEEFA 13 ATEX 0076 X
маркировка Экс-шестиугольник II 3G Ex nA II T4 Gc [устройство в зоне 2]
Гальваническая изоляция
Ввод, вывод безопасная электрическая изоляция согласно. к IEC / EN 60079-11, пиковое значение напряжения 375 В
Вход / питание безопасная электрическая изоляция согласно. к IEC / EN 60079-11, пиковое значение напряжения 375 В
Соответствие директив
Директива 2014/34 / ЕС EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012, EN 60079-15: 2010
