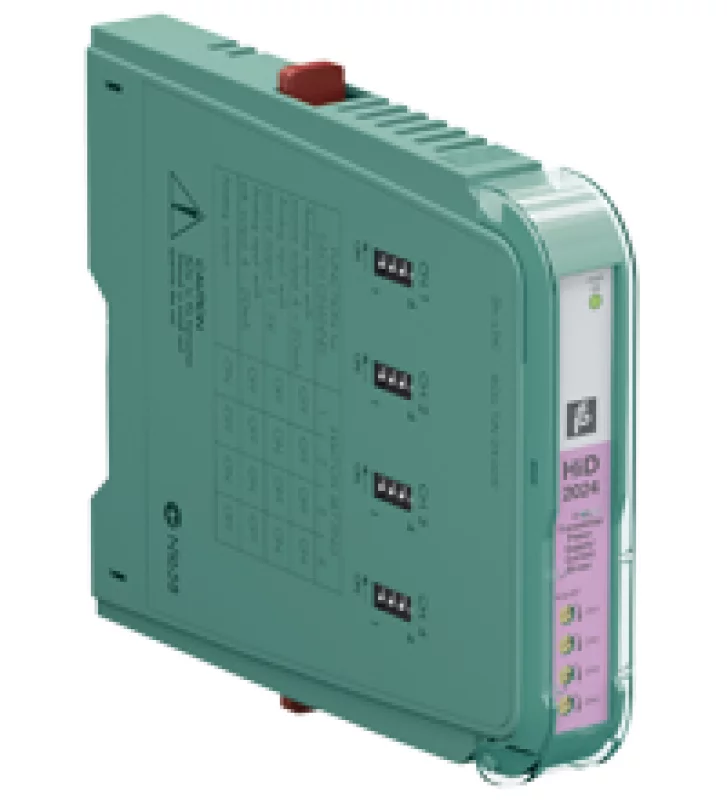

Аналоговый вход Pepperl+Fuchs Источник питания HID2024

Энергопитание

Подключение

SL1: 1a (-), 1б (-); 2а (+), 2b (+)

Тип сигнала

Аналоговый вход

Номинальное напряжение

20,4 ... 30 В через объединительную плату

Потери мощности

≤ 1,8 Вт при 20 мА

Номинальный ток

140 мА при 24 В и 20 мА

Потребляемая мощность

≤ 3,3 Вт при 20 мА

Зона опасного соединения

Количество каналов

4

Подключение

SL2: 5а (+), 5б (-); 1а (+), 1б (-); 3a (+), 3б (-); 7а (+), 7b (-)

Входной сигнал

4 ... 20 мА, ток ограничения 26 мА

Напряжение

4 ... 20 мА, ограничение приблизительно. 30 мА

Доступное напряжения

≥ 15 В при 20 мА

Выходной сигнал

4 ... 20 мА

Нагрузка на выходе

0 ... 650 Ом

Зона безопасного соединения

SL1 соединения: 8а (+), 7а (-); 10а (+), 9а (-); 9b (+), 10b (-); 8б (+), 7b (-)

Количество каналов

4

Входной сигнал

4 ... 20 мА

Входное сопротивление

> 100 кОм при макс. 23 В, с внешней открытой проводкой

Падение напряжения

к. 6 В или внутреннее сопротивление 300 Ом при 20 мА

Выходной сигнал

4 ... 20 мА или 1 ... 5 В (на 250 Ом, 0,1% внутренний шунт) 4 ... 20 мА (режим мойка), рабочее напряжение 15 ... 26 В

Нагрузка на выходе

0 ... 300 Ом (режим источника)

Характеристики передачи

Отклонение

при 20 ° C (68 ° F)

≤ ± 0,1% вкл. нелинейность и гистерезис (режим источника 4 ... 20 мА)

≤ ± 0,2% вкл. нелинейность и гистерезис (режим раковина 4 ... 20 мА)

≤ ± 0,2% вкл. нелинейность и гистерезис (режим источника 1 ... 5 В)

≤ ± 0,2% вкл. нелинейность и гистерезис (режим вывода аналогового 4 ... 20 мА)

Влияние температуры окружающей среды

<2 мкА / К (0 ... 60 ° С (32 ... 140 ° F)); <4 мкА / K (-20 ... 0 ° C (-4 ... 32 ° F))

Условия окружающей среды

Температура окружающей среды

-20 ... 60 ° C

Механические данные

Размеры (мм)

18 х 106 х 128

Вес

140 г.

Уровень защиты

IP20
