Аналоговый вход Pepperl+Fuchs Источник питания HID2025ES

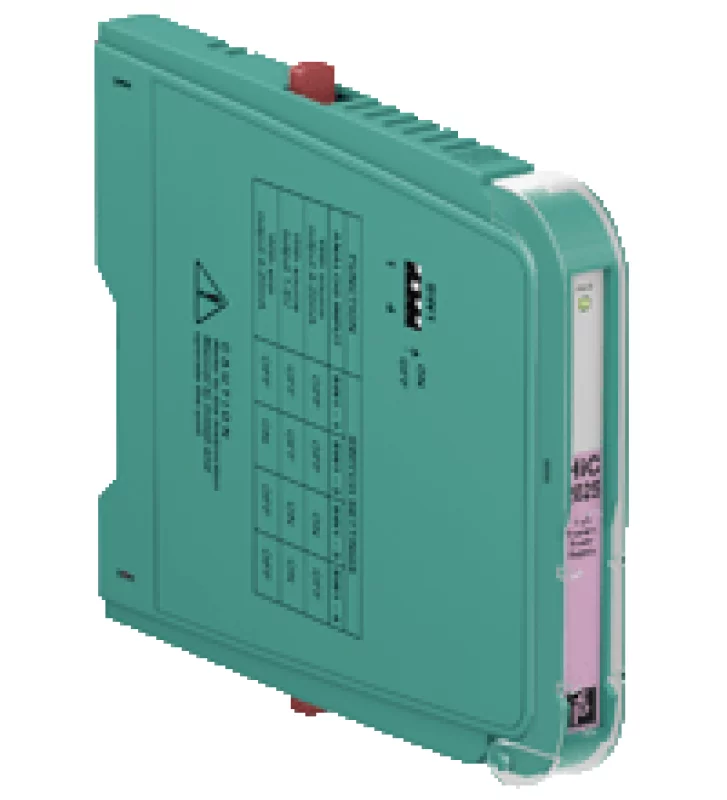

Источник питания HID2025ES
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание HiD2025ES
Основные Характеристики
Тип сигнала Аналоговый вход
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 3
Поставка
соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+)
Номинальное напряжение 19 ... 30 В пост.
пульсация ≤ 10%
Номинальный ток ≤ 50 мА
Рассеяние мощности ≤ 800 мВт
Потребляемая мощность ≤ 1,2 Вт
вход
Соединительная сторона полевая сторона
соединение SL2: 5a (+), 1b (-); 5a (+), 5b (-)
Входной сигнал 4 ... 20 мА, ограничено ок. 27 мА защита от обратной полярности
Обнаружение сбоя линии уменьшение масштаба ≤ 3 мА; масштабирование ≥ 22 мА
Падение напряжения ок. 5 V на SL2: 5a (+), 1b (-)
Доступное напряжение ≥ 15 В при 20 мА на SL2: 5a (+), 5b (-)
Вывод
Соединительная сторона контрольная сторона
соединение SL1: 8a (+), 7a (-)
нагрузка 0 ... 300 Ом (режим источника)
Выходной сигнал 4 ... 20 мА или 1 ... 5 В (при 250 Ом, 0,1% внутренний шунт)
4 ... 20 мА (режим раковины), рабочее напряжение 16 ... 28 В
пульсация 20 мВ среднеквадратичного значения
Выход индикации неисправности
соединение SL1: 6b
Тип выхода транзистор с открытым коллектором (внутренняя шина повреждения)
Характеристики переноса
Отклонение при 20 ° C (68 ° F)
≤ ± 20 μA вкл. калибровка, линейность, гистерезис, нагрузки и колебания напряжения питания (режим источника и режим погружения 4 ... 20 мА)
≤ 10 мВ вкл. калибровка, линейность, гистерезис и колебания напряжения питания (режим источника 1 ... 5 В)
Диапазон частот полевая сторона в сторону управления: полоса пропускания с сигналом 1 мА pp 0 ... 3 кГц (-3 дБ) в
сторону поля: полоса пропускания с сигналом 0,5 В pp 0 ... 3 кГц (-3 дБ)
Расчетное время ≤ 200 мс
Время нарастания / спада ≤ 20 мс
Индикаторы / настройки
Элементы отображения светодиоды
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Соответствие
Электромагнитная совместимость NE 21: 2006
Для получения дополнительной информации см. Описание системы.
Степень защиты IEC 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 70 ° C (-4 ... 158 ° F)
Механические характеристики
Степень защиты IP20
масса 140 г
Габаритные размеры 18 x 106 x 128 мм
монтаж на терминальной плате
