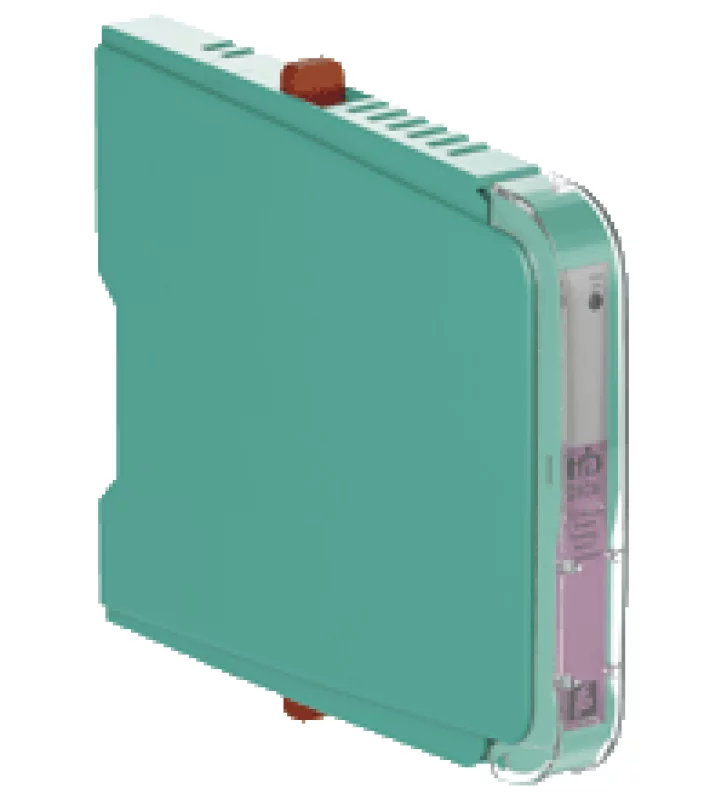

Аналоговый вход Pepperl+Fuchs Источник питания HID2026

Питание

Подключение

SL1: 1a(-), 1b(-); 2a(+), 2b(+)

Тип сигнала

Аналоговый вход

Номинальное напряжение

20,4 ... 30 В через объединительную плату

Потери мощности

0,8 W при 24 В (на канал)

Номинальный ток

95 мА при 24 В, выход 20 мА

Вход

Подключение

SL2: 5a(+), 5b(-); 1a(+), 1b(-

Входной ток

4 ... 20 мА , ограничение тока 26 мА обычно

Напряжение

мин. 15,5 В при 20 мА

Пульсация

10 мВ эффективный

Выход

Подключение

SL1: 8a(+), 7a(-); 10a(+), 9a(-)

Полное сопротивление нагрузки

0 ... 650 Ом

Выходной сигнал

4 ... 20 мА или 1 ... 5 В (при внутреннем сопротивлении 250 Ω, 0,1 %)

Время отклика

40 мсек , 10 ... 90% ступенчатое изменение

Характеристики передачи

Калибровка погрешности

< ±> 0,1% от максимального значения шкалы (ток на выходе)

Влияние температуры

< 2 &микро;A/K (0 ... 60 °C (32 ... 140 °F)); < 4 &микро;A/K (-20 ... 0 °C (-4 ... 32 °F)) 0,01 %/K

Линейность

< ± 0,1% от максимального значения шкалы

Влияние нагрузки

< ±> 0.1 % конечного значения от 0 ... до 650 Ом

Частотный диапазон

канал связи: 0,5 ... 40 кГц в пределах 3 дБ, (-6 дБ при 100 кГц), от передатчика к выходу и от выхода к передатчику, подходит для использования с передатчиками SMART по протоколу HART или аналогичному протоколу

Условия окружающей среды

Температура окружающей среды

-20 ... 60 ° C

Относительная влажность воздуха

5 ... 90%, неконденсируемый до 35 °C (95 °F)

Механические данные

Размеры (мм)

18 х 106 х 128

Вес

140 г.

Уровень защиты

IP20
