Аналоговый вход Pepperl+Fuchs Источник питания HID2029SK

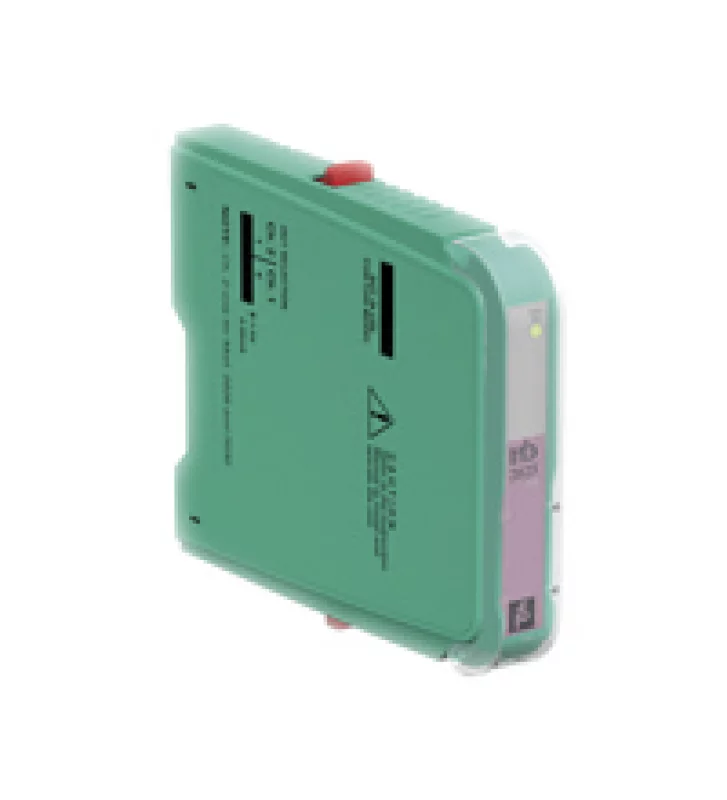

Источник питания HID2029SK
Доставка Ближайшая дата доставки: 14.06.2020 Стоимость доставки Как заказать?
Способы оплаты Наличный и безналичный расчет Гарантия и возврат Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.

Технические характеристики HiD2029SK

Питание



Подключение

SL1: 1a (-), 1б (-); 2а (+), 2b (+)

Тип сигнала

Аналоговый вход

Номинальное напряжение

20,4 ... 30 В через объединительную плату

Потери мощности

1,05 Вт при 20 мА и 24 В внешнее от РСУ или ПЛК (на канал)

Номинальный ток

40 мА при 24 В, 20 мА выход (на канал)

Вход



Подключение

SL2 соединения: 5а (+), 5b, 7а (-)

Входной ток

4 ... 20 мА, ограничение тока 26 мА

Входное сопротивление

40 Ом для источника тока

Напряжение

мин. 15,5 В при 20 мА

Коммуникация

сквозной HART сигнал в безопасной зоне

Выход



Подключение

SL1 соединения: 8а (+), 7а (-)

Напряжение

рабочее напряжение 7 ... 30 В

Выходной сигнал

4 ... 20 мА, ограничение тока 24 мА

Время отклика

70 мс, 10 ... 90% шаг изменения

Обнаружение неисправностей

<0,2 мА или> 24 мА входного тока

Вывод сообщений об ошибке



Подключение

SL1: 6b

Тип выхода

с открытым коллектором транзистора (общий для обоих каналов) сигнал неисправности шины, сообщение коллективная ошибка

Характеристики передачи



Калибровка погрешности

<± 0,1% от полной шкалы (токовый выход)

Влияние температуры окружающей среды

<± 0,01% / K

Влияние нагрузки

<± 0,1% от конечного значения шкалы от 0 ... 650 Ом

Линейность

<± 0,05% от полной шкалы

Электрическая изоляция



Выход / Питание

функциональной изоляции в соотв. По DIN EN 50178, номинальное напряжение изоляции 50 В eff

Выход / Выход

функциональной изоляции в соотв. По DIN EN 50178, номинальное напряжение изоляции 50 В eff

Условия окружающей среды



Температура окружающей среды

-20 ... 60 ° C

Относительная влажность

5 ... 90%, без конденсации до 35 ° C

Механические данные

Размеры (мм)

18 х 106 х 128

Вес

140 г.

Уровень защиты

IP20
