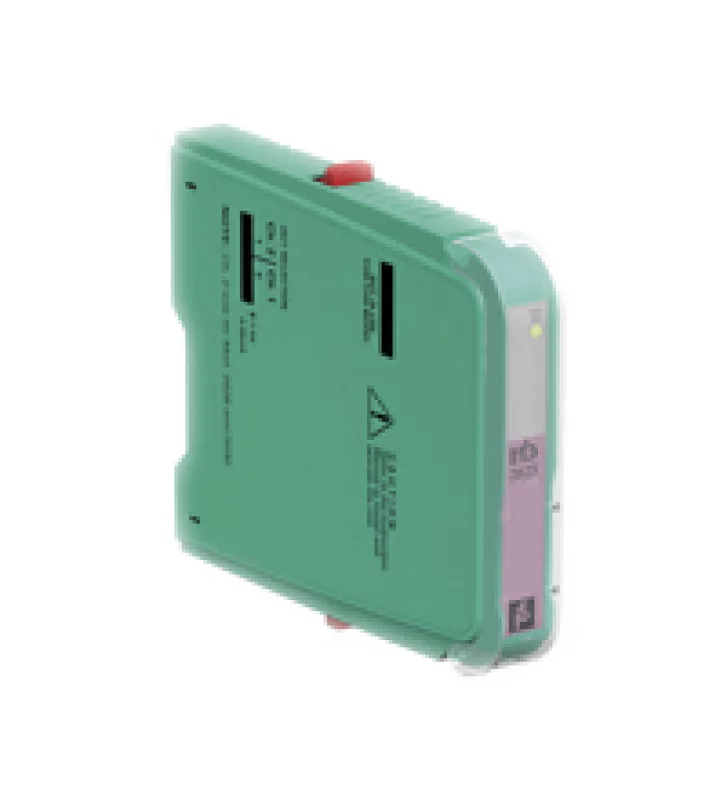

Аналоговый вход Pepperl+Fuchs Источник питания HiD2025SK

Питание

Подключение

SL1: 1a (-), 1б (-); 2а (+), 2b (+)

Тип сигнала

Аналоговый вход

Номинальное напряжение

20,4 ... 30 В через объединительную плату

Потери мощности

1 Вт при 20 мА и 24 В внешнее от DCS или PLC (на канал)

Номинальный ток

40 мА при 24 В, 20 мА выход

Вход

Подключение

SL2 соединения: 5а (+), 5б (-)

Входной ток

4 ... 20 мА, ток ограничения 26 мА

Напряжение

мин. 15,5 В при 20 мА

Выход

Подключение

SL1 соединения: 8а (+), 7а (-)

Напряжение

рабочее напряжение 7 ... 30 В

Выходной сигнал

4 ... 20 мА, ограничение тока 26 мА

Время отклика

40 мс, 10 ... 90% шаг изменения/p>

Характеристики передачи

Калибровка погрешности

<± 0,1% от полной шкалы (токовый выход)

Влияние температуры

<2 мкА / К (0 ... 60 ° С); <4 мкА / K (-20 ... 0 ° C) 0,01% / K

Линейность

<± 0,1% от полной шкалы

Частотный диапазон

Канал связи: 0,5 ... 40 кГц в пределах 3 db, (-6 db на 100 кГц), Tx на выход и выход Тх, подходит для использования с интеллектуальными датчиками, по протоколу HART

Условия окружающей среды

Температура окружающей среды

-20 ... 60 ° C

Механические данные

Размеры (мм)

18 х 106 х 128

Вес

140 г.

Уровень защиты

IP20
