Аналоговый вход Pepperl+Fuchs Источник питания KCD2-STC-EX1.2O.DE

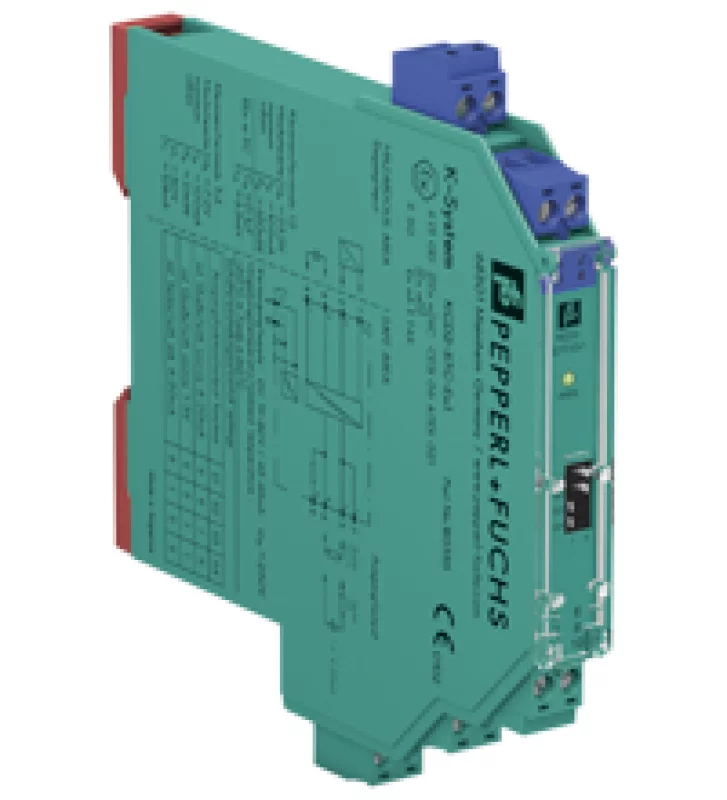

Источник питания KCD2-STC-EX1.2O.DE
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание KCD2-STC-Ex1.2O.DE
Описание оборудования
Вход 0/4 мА ... 20 мА
2 x Выход 0/4 мА ... 20 мА
Основные Характеристики
Тип сигнала Аналоговый вход
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение Силовая рельс или клеммы 9+, 10-
Номинальное напряжение 18 ... 30 В постоянного тока
пульсация в пределах допуска поставки
Рассеяние мощности ок. 1,4 Вт при токе передачи 20 мА, 250 Ом на обоих выходах
Потребляемая мощность 2 Вт
вход
Соединительная сторона полевая сторона
соединение клеммы 1+, 2- (раковина); 3+, 4- (источник)
Входной сигнал 0/4 ... 20 мА
Падение напряжения клеммы 3, 4: ≤ 6,1 В при 20 мА
Ток короткого замыкания клеммы 1+, 2-: 25 мА, импульс пробуждения: 36 мА, 20 мс (Honeywell DE)
Входное сопротивление клеммы 1+, 2-: макс. 500 Ом
(нагрузка 250 Ом)
Доступное напряжение клеммы 1+, 2-: ≥ 16 В при 20 мА, ≥ 18,5 В при 4 мА
Вывод
Соединительная сторона контрольная сторона
соединение источник: клеммы 5-, 6+; 7-, 8+
раковина: клеммы 5+, 6-, 7+, 8-
нагрузка канал 1: 0 ... 500 Ом (20 мА) /> 1 МОм (5 В)
канал 2: 0 ... 500 Ом (20 мА) /> 1 МОм (5 В)
Выходной сигнал 0/4 ... 20 мА или 0/1 ... 5 В
пульсация Максимум. 50 мкА среднеквадратичного значения
Характеристики переноса
Отклонение I out <20 мкА (0,1%); V out <10 мВ (0,2%) вкл. калибровка, линейность, гистерезис и колебания напряжения питания при 20 ° C (68 ° F), 0/4 ... 20 мА, 0/1 ... 5 В
Влияние температуры окружающей среды токовый выход: 0,25 мкА / К
выход напряжения: 80 мкВ / К
Диапазон частот полевая сторона на стороне управления: полоса пропускания с сигналом 0,5 В pp 0 ... 6 кГц (-3 дБ) в
сторону поля: полоса пропускания с сигналом 0,5 В pp 0,3 ... 6 кГц (-3 дБ) [DE 1 кГц (-3 дБ)]
Расчетное время 6 мс
Время нарастания / спада 2 мс
Гальваническая изоляция
Выход / питание функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока
Выход / Выход функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока
Индикаторы / настройки
Элементы отображения СВЕТОДИОД
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Соответствие
Электромагнитная совместимость NE 21: 2012
EN 61326-3-2: 2008
Степень защиты IEC 60529: 2001
Защита от поражения электрическим током UL 61010-1: 2012
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
масса 100 г
Габаритные размеры 12,5 х 114 х 122 мм
корпус типа A2
монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
