Аналоговый вход Pepperl+Fuchs Источник питания KCD2-STC-EX1.ES

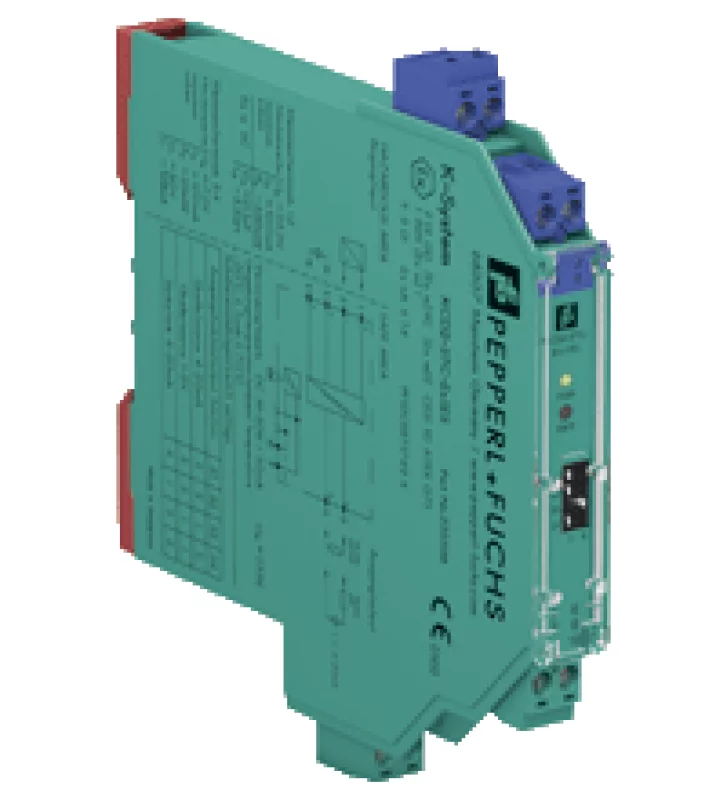

Источник питания KCD2-STC-EX1.ES
Способы оплаты Наличный и безналичный расчет Гарантия и возврат Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание KCD2-STC-Ex1.ES
Описание оборудования
Вход 4 мА ... 20 мА
Выход 4 мА ... 20 мА
Основные Характеристики
Тип сигнала Аналоговый вход
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 3
Поставка
соединение Силовая рельс или клеммы 9+, 10-
Номинальное напряжение 19 ... 30 V DC
пульсация ≤ 10%
Номинальный ток ≤ 50 мА
Рассеяние мощности ≤ 800 мВт
Потребляемая мощность ≤ 1,2 Вт
вход
Соединительная сторона полевая сторона
соединение клеммы 1+, 2-; 3+, 4-
Входной сигнал 4 ... 20 мА, ограничено ок. 27 мА защита от обратной полярности
Обнаружение сбоя линии уменьшение масштаба ≤ 3 мА; масштабирование ≥ 22 мА
Падение напряжения ок. 5 В на клеммах 3+, 4-
Доступное напряжение ≥ 15 В на клеммах 20 мА 1+, 2-
Вывод
Соединительная сторона контрольная сторона
соединение терминалы 5-, 6+
нагрузка 0 ... 300 Ом (режим источника)
Выходной сигнал 4 ... 20 мА или 1 ... 5 В (при 250 Ом, 0,1% внутренний шунт)
4 ... 20 мА (режим раковины), рабочее напряжение 16 ... 28 В
пульсация 20 мВ среднеквадратичного значения
Выход индикации неисправности
Тип выхода сигнал шины неисправности, транзистор с открытым коллектором
Характеристики переноса
Отклонение при 20 ° C (68 ° F)
≤ ± 20 μA вкл. калибровка, линейность, гистерезис, нагрузки и колебания напряжения питания (режим источника и режим погружения 4 ... 20 мА)
≤ 10 мВ вкл. калибровка, линейность, гистерезис и колебания напряжения питания (режим источника 1 ... 5 В)
Диапазон частот полевая сторона в сторону управления: полоса пропускания с сигналом 1 мА pp 0 ... 3 кГц (-3 дБ) в
сторону поля: полоса пропускания с сигналом 0,5 В pp 0 ... 3 кГц (-3 дБ)
Расчетное время ≤ 200 мс
Время нарастания / спада ≤ 20 мс
Индикаторы / настройки
Элементы отображения светодиоды
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Соответствие
Электромагнитная совместимость NE 21: 2006
Степень защиты IEC 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 70 ° C (-4 ... 158 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
масса   100 г
Габаритные размеры 12,5 х 114 х 124 мм
 корпус типа A2
монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
