Аналоговый вход Pepperl+Fuchs Источник питания KCD2-STC-EX1.SP

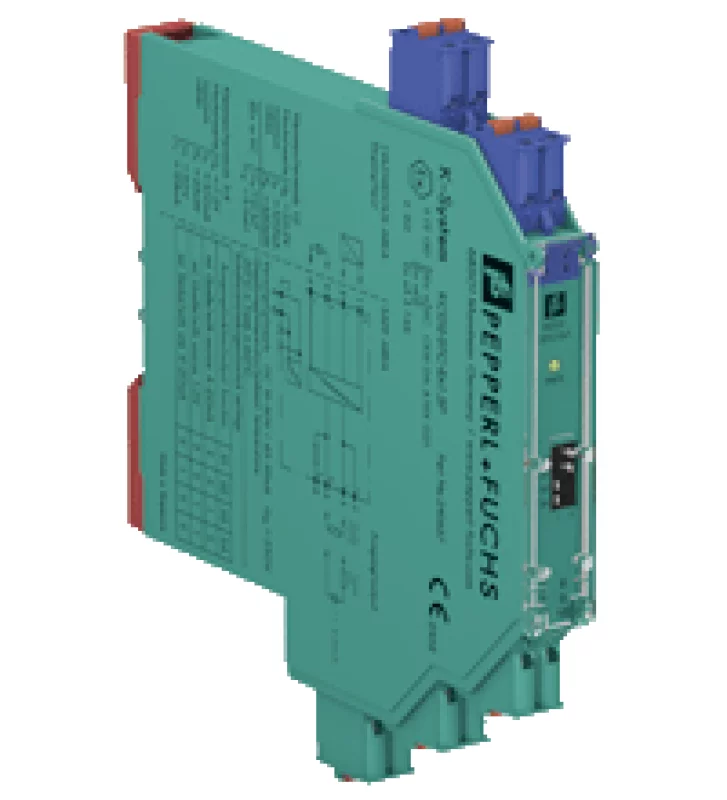

Источник питания KCD2-STC-EX1.SP
Способы оплаты Наличный и безналичный расчет Гарантия и возврат Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание KCD2-STC-Ex1.SP
Описание оборудования
Вход 4 мА ... 20 мА
Выход 4 мА ... 20 мА
Основные Характеристики
Тип сигнала Аналоговый вход
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение Силовая рельс или клеммы 9+, 10-
Номинальное напряжение 19 ... 30 V DC
пульсация ≤ 10 %
Номинальный ток 45 45 мА
Рассеяние мощности ≤ 800 мВт
Потребляемая мощность ≤ 1,1 Вт
вход
Соединительная сторона полевая сторона
соединение клеммы 1+, 2-; 3+, 4-
Входной сигнал 4 ... 20 мА прибл. 30 мА
Напряжение разомкнутой цепи / ток короткого замыкания клеммы 1+, 2-: 22 В / 30 мА
Падение напряжения клеммы 3+, 4-: прибл. 5 В
Доступное напряжение клеммы 1+, 2-: ≥ 15 В при 20 мА
Вывод
Соединительная сторона контрольная сторона
соединение терминалы 5-, 6+
нагрузка 0 ... 300 Ом (режим источника)
Выходной сигнал 4 ... 20 мА или 1 ... 5 В (при 250 Ом, 0,1% внутренний шунт)
4 ... 20 мА (режим раковины), рабочее напряжение 15,5 ... 26 В
пульсация 20 мВ среднеквадратичного значения
Характеристики переноса
Отклонение при 20 ° C (68 ° F)
≤ ± 0,1% вкл. нелинейность и гистерезис (режим источника 4 ... 20 мА)
≤ ± 0,2% вкл. нелинейность и гистерезис (режим раковины 4 ... 20 мА)
≤ ± 0,2% вкл. нелинейность и гистерезис (режим источника 1 ... 5 В)
Диапазон частот полевая сторона на стороне управления: полоса пропускания с сигналом 0,5 В pp 0 ... 3 кГц (-3 дБ) в
сторону поля: полоса пропускания с сигналом 0,5 В pp 0 ... 3 кГц (-3 дБ)
Расчетное время ≤ 200 мс
Время нарастания / спада ≤ 20 мс
Индикаторы / настройки
Элементы отображения СВЕТОДИОД
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Соответствие
Электромагнитная совместимость NE 21:2006
Степень защиты IEC 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение пружинные клеммы
масса 100 г
Габаритные размеры 12,5 х 114 х 124 мм
 корпус типа A2
монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
