Аналоговый выход Pepperl+Fuchs Выходной формирователь KCD2-SCD-Ex1.HC.SP

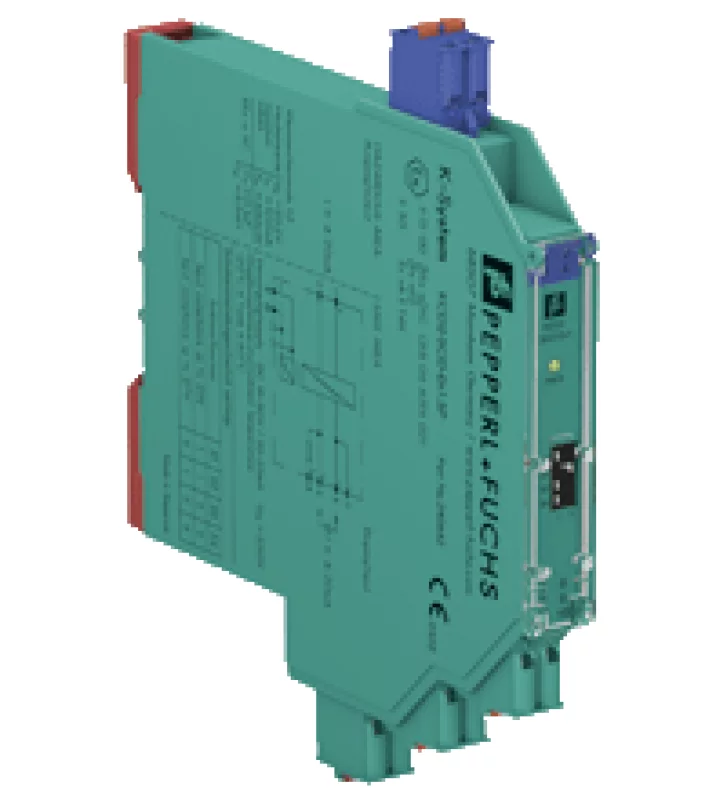

Выходной формирователь KCD2-SCD-Ex1.HC.SP
Способы оплаты Наличный и безналичный расчет Гарантия и возврат Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание KCD2-SCD-Ex1.HC.SP
Основные Характеристики
Тип сигнала Аналоговый выход
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение Силовая рельс или клеммы 9+, 10-
Номинальное напряжение 19 ... 30 V DC
пульсация ≤ 10 %
Номинальный ток 35 35 мА
Рассеяние мощности ≤ 600 мВт
Потребляемая мощность ≤ 700 мВт
вход
Соединительная сторона контрольная сторона
соединение терминалы 5-, 6+
Входной сигнал 4 ... 20 мА, ограничено ок. 27 мА
Падение напряжения в зависимости от конфигурации выключателя
напряжение разомкнутого контура системы управления <19 В: прибл. 5 В при напряжении 20 мА с
открытым контуром системы управления <26 В: прибл. 12 В при 20 мА
Входное сопротивление > 100 кОм, при открытой проводке
Вывод
Соединительная сторона полевая сторона
соединение клеммы 1+, 2-
Текущий 4 ... 20 мА
нагрузка 0 ... 625 Ом
напряжение ≥ 12,5 В при 20 мА
пульсация 20 мВ среднеквадратичного значения
Характеристики переноса
Отклонение при 20 ° C (68 ° F), 0/4 ... 20 мА
≤ ± 0,1% вкл. нелинейность и гистерезис
Диапазон частот полевая сторона в сторону управления: полоса пропускания с сигналом 0,5 В pp 0 ... 3 кГц (-3 дБ)
в поле: полоса пропускания с 1 мА pp сигнал 0 ... 3 кГц (-3 дБ)
Время нарастания От 10 до 90% ≤ 100 мс
Индикаторы / настройки
Элементы отображения СВЕТОДИОД
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Соответствие
Электромагнитная совместимость NE 21:2006
Степень защиты IEC 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение пружинные клеммы
Вес 100 гр.
Габаритные размеры 12,5 х 114 х 124 мм, корпус типа A2
монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
