Дискретный вход Pepperl+Fuchs Усилитель переключателя KFD2-SH-Ex1.T

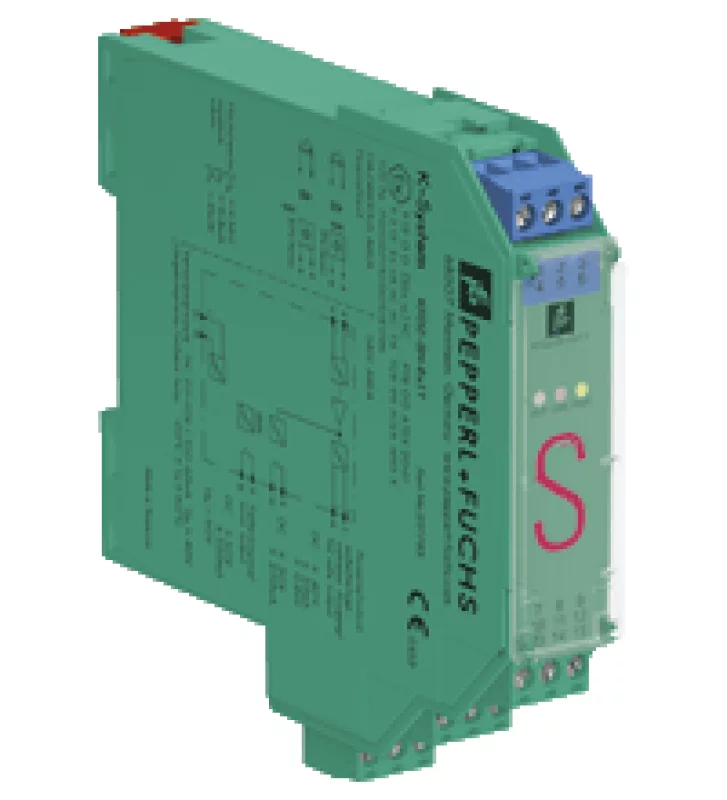

Усилитель переключателя KFD2-SH-Ex1.T
Способы оплаты Наличный и безналичный расчет Гарантия и возврат Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.



Усилитель переключателя KFD2-SH-Ex1.T
1-канальный изолированный барьер
Питание 24 В постоянного тока
Вход для одобренных сухих контактов или датчиков SN / S1N
Выход активного напряжения
Релейный контактный выход
Выход индикации неисправности
Обнаружение сбоя линии (LFD)
До SIL 3 в соотв. к IEC 61508
До PL d acc. к EN / ISO 13849
Техническое описание

документы

CAD + CAE

Допуски + Сертификаты
Загрузите полное техническое описание в формате PDF:ENG
Техническое описание KFD2-SH-Ex1.T
Описание оборудования
24 В постоянного тока
Основные Характеристики
Тип сигнала Цифровой вход
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 3
Уровень производительности (PL) PL d
Поставка
соединение терминалы 14, 15
Номинальное напряжение 20 ... 30 В постоянного тока
пульсация ≤ 10%
Номинальный ток ≤ 100 мА
Рассеяние мощности 1,5 Вт
Потребляемая мощность Максимум. 1,7 Вт
вход
Соединительная сторона полевая сторона
соединение терминалы 4+, 6-
Напряжение разомкнутой цепи / ток короткого замыкания ок. 8,4 В постоянного тока / прибл. 11,7 мА
Сопротивление свинца Максимум. 50 Ом, емкости кабелей и индуктивности должны соблюдаться во взрывоопасных зонах
Точка переключения
Реле обесточено I <2,1 мА и I> 5,9 мА, выход выключен
Реле возбуждено 2,8 мА <I <5,3 мА, выход включен
Задержка ответа ≤ 1 мс
Вывод
Соединительная сторона контрольная сторона
соединение выход I: клеммы 7+, 8-; выход II: клеммы 9, 10; выход III: клеммы 11, 12
Выход I активный выход напряжения, защита от короткого замыкания
0-сигнал: 0 В
1-сигнал: 20 ... 31 В постоянного тока при макс.
Ошибка 15 мА : 0 В
Выход II реле
Контактная информация 48 В переменного / постоянного тока
250 мА
Механическая жизнь ≤ 20 x 10 6 циклов переключения
Результат III реле, сигнал неисправности
Контактная информация 48 В переменного / постоянного тока
250 мА
Механическая жизнь ≤ 20 x 10 6 циклов переключения
Характеристики переноса
Частота переключения
Выход I ≤ 50 Гц
Выход II ≤ 5 Гц
Результат III ≤ 5 Гц
Индикаторы / настройки
Элементы отображения светодиоды
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Директива по оборудованию
Директива 2006/42 / EC EN / ISO 13849-1: 2008
Соответствие
Электромагнитная совместимость NE 21: 2011
Степень защиты IEC 60529: 2001
безопасности IEC / EN 61508: 2010
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
масса 150 гр.
Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2
монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
