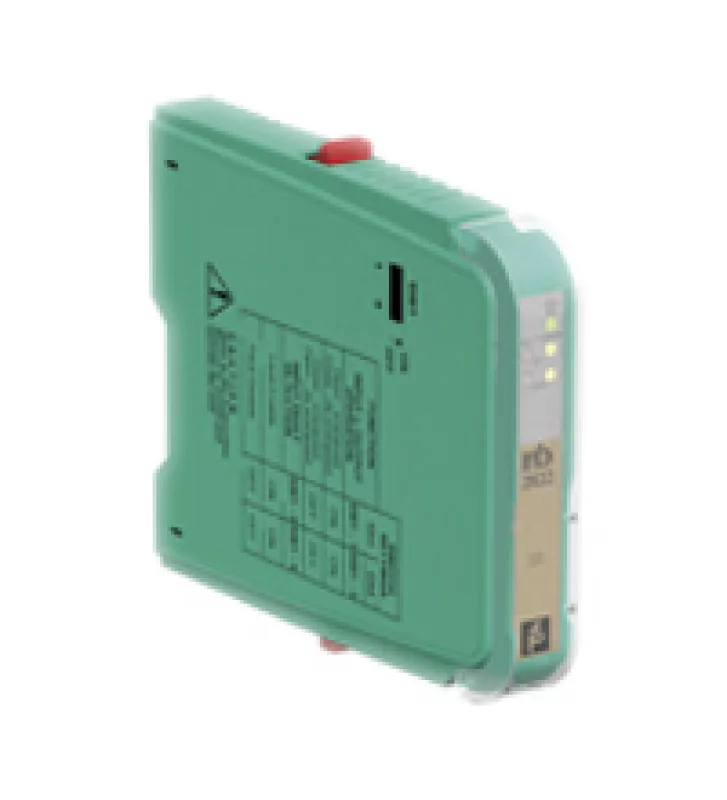

Преобразователь сигналов Pepperl+Fuchs HID2071
HID2071
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание HiD2071
Основные Характеристики
Тип сигнала Аналоговый вход
Поставка
соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+)
Номинальное напряжение 20.4 ... 30 В пост. Тока
Номинальный ток 30 мА при 24 В, выход 20 мА
Рассеяние мощности 0,6 Вт при 24 В
вход
Соединительная сторона полевая сторона
соединение SL2: 7a (+), 5a (-), 5b (+), 7b (-)
RTD 2-, 3- или 4-проводный Pt100 в соотв. по DIN 43760
Измерительный ток Максимум. 0,4 мА
Диапазон измерений -200 ... 850 ° C (-328 ... 1562 ° F)
Пределы охвата 40 ... 850 ° C (104 ... 1562 ° F)
Подавление нулевой точки ± 500% от диапазона
Потенциометр 3-проводный
Диапазон измерений 100 ... 300 Ом или 0,3 ... 100 кОм с внешним шунтом
Обнаружение сбоя линии выгорание датчика, высококлассное или понижающее (выбирается) (не на потенциометре и 4-проводном RTD)
Вывод
Соединительная сторона контрольная сторона
соединение SL1: 8a (+), 7a (-)
нагрузка 0 ... 650 Ом
Выходной сигнал 4 ... 20 мА или 1 ... 5 В (при 250 Ом, 0,1% внутренний шунт)
Выходной сигнал линейный с температурой для Pt100.
пульсация 10 мВ эфф (при нагрузке 250 Ом)
Характеристики переноса
точность <± 0,1% от полной шкалы (токовый выход)
Влияние температуры <± 0,01% / К при нуле и длине
Влияние нагрузки <± 0,1% от значения полной шкалы от 0 ... 650 Ом
Время нарастания / спада станд. 150 мс
линейность <± 0,1% от полномасштабного значения (на основе клеммы ° C или ° F для выхода mA для Pt100)
Индикаторы / настройки
Элементы отображения СВЕТОДИОД
Элементы управления
Потенциометр DIP-переключателя
конфигурация через DIP-переключатели
через потенциометр
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Соответствие
Электромагнитная совместимость NE 21: 2006
Для получения дополнительной информации см. Описание системы.
Степень защиты IEC 60529
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
Вес 140 гр.
Габаритные размеры 18 x 106 x 128 мм
монтаж на терминальной плате
