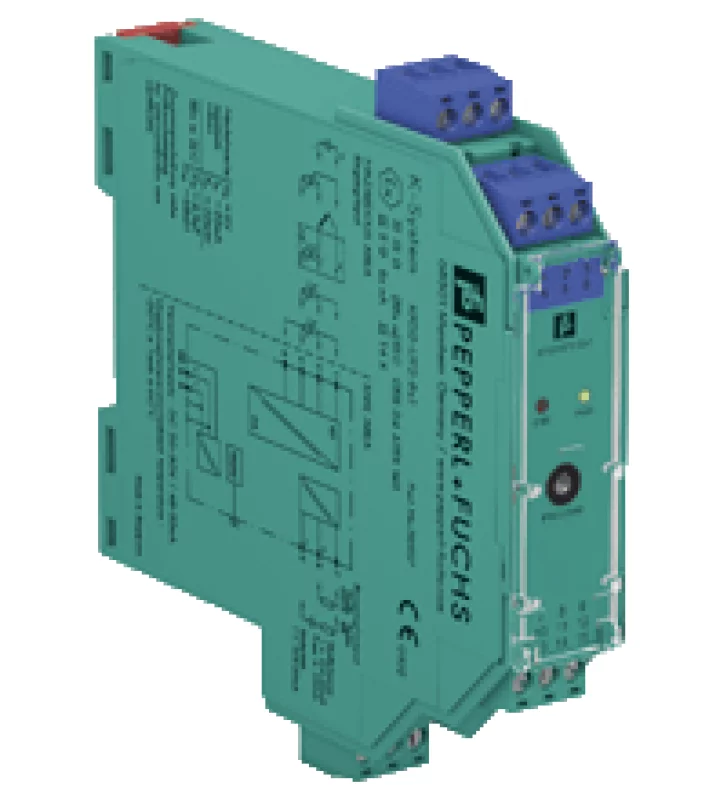

Преобразователь сигналов Pepperl+Fuchs KFD2-UT2-EX1

KFD2-UT2-EX1
Способы оплаты Наличный и безналичный расчет Гарантия и возврат Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание KFD2-UT2-Ex1
Описание оборудования
Токовый выход 0/4 мА ... 20 мА
Основные Характеристики
Тип сигнала Аналоговый вход
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение клеммы 14+, 15- или модуль питания / Power Rail
Номинальное напряжение 20 ... 30 В постоянного тока
пульсация в пределах допуска поставки
Рассеиваемая мощность / энергопотребление ≤ 0,98 Вт / 0,98 Вт
Интерфейс
Интерфейс программирования программный разъем
вход
Соединительная сторона полевая сторона
соединение клеммы 1, 2, 3, 4
RTD тип Pt10, Pt50, Pt100, Pt500, Pt1000 (EN 60751: 1995)
типа Pt10GOST, Pt50GOST, Pt100GOST, Pt500GOST, Pt1000GOST (6651-94)
типа Cu10, Cu50, Cu100 (P50353-92)
типа Ni100 (DIN 43760)
Измерительный ток ок. 200 мкА с RTD
Типы измерений 2-, 3-, 4-проводное соединение
Сопротивление свинца Максимум. 50 Ом на линию
Мониторинг измерительных контуров поломка датчика, короткое замыкание датчика
Термопары тип B, E, J, K, N, R, S, T (IEC 584-1: 1995)
тип L (DIN 43710: 1985)
тип TXK, TXKH, TXA (P8.585-2001)
Компенсация холодного спая внешние и внутренние
Мониторинг измерительных контуров поломка датчика
Потенциометр 0 ... 20 кОм (двухпроводное соединение), 0,8 ... 20 кОм (3-проводное соединение)
напряжение выбирается в пределах диапазона -100 ... 100 мВ
Входное сопротивление ≥ 1 МОм (-100 ... 100 мВ)
Вывод
Соединительная сторона контрольная сторона
соединение выход I: клемма 7: источник (-), приемник (+), клемма 8: источник (+), клемма 9: приемник (-)
Вывод Аналоговый токовый выход
Текущий диапазон 0 ... 20 мА или 4 ... 20 мА
Сигнал неисправности нижний масштаб 0 или 2 мА, верхний предел 21,5 мА (согласно NAMUR NE43)
Источник нагрузка 0 ... 550 Ом
разомкнутое напряжение ≤ 18 В
тонуть Напряжение на клеммах 5 ... 30 В. Если ток подается от источника> 16,5 В,
требуется последовательное сопротивление ≥ (V - 16,5) / 0,0215 Ом, где V - напряжение источника.
Максимальное значение сопротивления (V - 5) / 0,0215 Ом.
Характеристики переноса
Время реакции худшее значение случая (датчик обрыва и / или обнаружение короткого замыкания датчика включен)
мВ: 1 с, термопары с CJC: 1,1 сек, термопары с фиксированной температурой опорной: 1,1 сек, 3- или 4-проводной RTD: 920 мс, 2-проводной RTD: 800 мс, потенциометр: 2,05 с
Индикаторы / настройки
Элементы отображения светодиоды
конфигурация через PACTware
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Соответствие
Электромагнитная совместимость NE 21: 2006
Степень защиты IEC 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
Вес 130 гр.
Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2
монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
