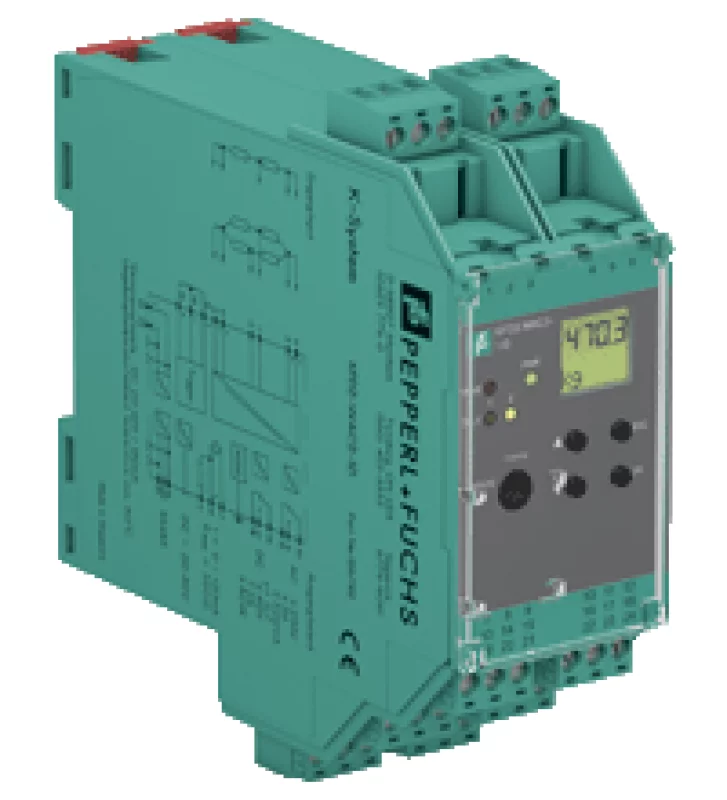

Преобразователь сигналов Pepperl+Fuchs KFD2-WAC2-1.D
KFD2-WAC2-1.D
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание KFD2-WAC2-1.D
Описание оборудования
24 В постоянного тока
Основные Характеристики
Тип сигнала Аналоговый вход
Поставка
соединение Силовая рельс или клеммы 23+, 24-
Номинальное напряжение 20 ... 35 V DC
пульсация в пределах допуска поставки
Потребляемая мощность Максимум. 3 Вт
Интерфейс
соединение Силовая рельс или клеммы 19+, 20 GND, 21-
Тип RS-485
Интерфейс программирования программный разъем
Полевая схема
соединение терминалы 1+, 2-, 3+, 4-, 5+, 6-
Сопротивление свинца Максимум. 25 Ом на линию
Вход I
соединение клеммы 1+, 2-
Датчик питания 1 ... 5 В
соединение клеммы 3+, 4- (питание); 5+, 6- (сигнал)
Ток короткого замыкания 50 мА
нагрузка ≥ 116 Ом до 5 В, ≥ 85 Ом до 4 В
вход
Соединительная сторона полевая сторона
соединение Вход I: клеммы 1+, 2-; Вход II: клеммы 13+, 14-; Вход III: клеммы 15+, 14-
Программируемая тара 0 ... 500% от диапазона
Вход I Сигнал аналоговый
Входной сигнал -100 ... 100 мВ
Входное сопротивление > 1 МОм для измерения напряжения
Вход II, III калибровка тары и калибровка
Напряжение разомкнутой цепи / ток короткого замыкания 18 В / 5 мА
Активный пассивный I> 4 мА / I <1,5 мА
Вывод
Соединительная сторона контрольная сторона
соединение Выход I: клеммы 10, 11, 12; Выход II: клеммы 16, 17, 18; Выход III: клеммы 7-, 8+, 9-
Выход I, II Релейный выход
Контактная информация 253 В AC / 2 A / 500 ВА / cos φ мин. 0,7; 40 В постоянного тока / 2 Резистивная нагрузка
Механическая жизнь 2 x 10 7 циклов переключения
Результат III Аналоговый выход
Текущий диапазон -20 ... 20 мА
нагрузка Максимум. 550 Ом
Аналоговый выход напряжения 0 ... ± 10 В; выходное сопротивление 500 Ом (мост между клеммами 7 и 9)
Аналоговый токовый выход 0 ... ± 20 мА или 4 ... 20 мА; нагрузка 0 ... 550 Ом (клеммы 7 и 8)
Обнаружение сбоя линии (-10.75 В) или 2 мА (1 В), верхний предел 21,5 мА (10,75 В)
Коллективное сообщение об ошибке Силовая передача
Характеристики переноса
Отклонение
Разрешение / точность ≤ ± 0,05% вкл. нелинейность и гистерезис
Влияние температуры ≤ ± 0,01% / К
Время реакции 300 ... 850 мс
Гальваническая изоляция
Входные I / другие схемы усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Выход I, II против друг друга усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Выход I, II / другие цепи усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Результат III / Вход II, III недоступен
Выход III / гнездо программирования недоступен
Другие цепи друг от друга функциональная изоляция, номинальное напряжение изоляции 50 В эфф.
Индикаторы / настройки
Элементы отображения Светодиоды, дисплей
Элементы управления Панель управления
конфигурация через кнопки управления
через PACTware
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2004/108 / EC EN 61326-1: 2006
Низкое напряжение
Директива 2006/95 / EC EN 61010-1: 2010
Соответствие
Электромагнитная совместимость NE 21: 2006
Степень защиты IEC 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
Вес 250 гр.
Габаритные размеры 40 x 119 x 115 мм, тип корпуса C3
монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
