Управление соленоидами Pepperl+Fuchs Блок управления клапаном HIC2873

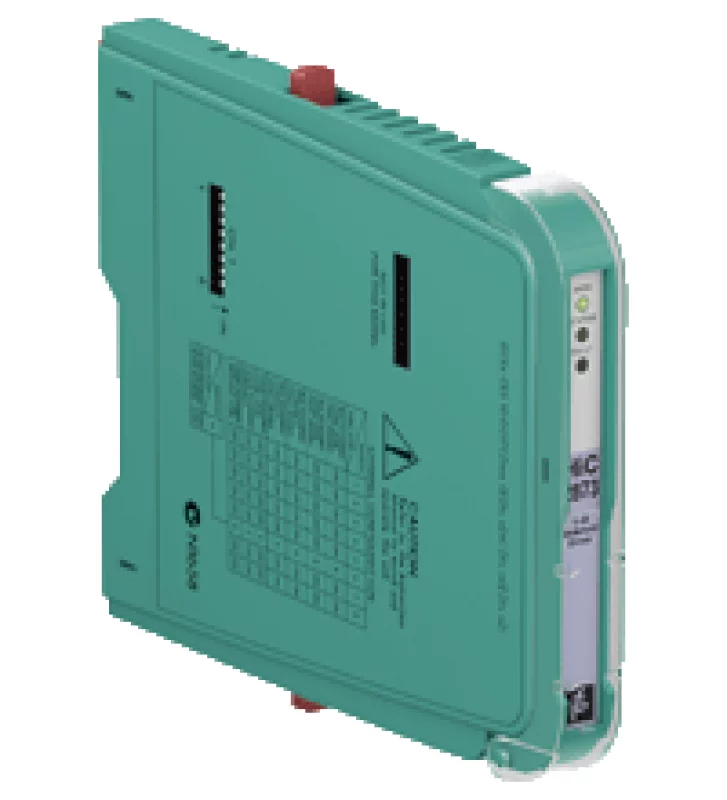

Блок управления клапаном HIC2873
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание HiC2873
Основные Характеристики
Тип сигнала Цифровой выход
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 3
Поставка
соединение SL1: 1a, 1b (-); 2a, 2b (+)
Номинальное напряжение 20.4 ... 30 В постоянного тока с питанием от сети
20.4 ... 30 В постоянного тока через клеммную плату
Входной ток 62 мА при 24 В, нагрузке 300 Ом
Рассеяние мощности 1 Вт при 24 В, нагрузке 300 Ом
вход
Соединительная сторона контрольная сторона
соединение SL1: 8a (+), 7a (-) с питанием от сети
SL1: 10a (+), 9a (-)
Вход управления внешний выключатель (сухой контакт или открытый коллектор) неизолированный или логический вход сигнала полностью плавающий
Уровень сигнала 1-сигнал: 15 ... 30 В пост. Тока (ток ограничен при 3 мА) или замыкание контактов (внутреннее напряжение 10 кОм)
0-сигнал: 0 ... 5 В постоянного тока или контакт разомкнут
Рассеяние мощности 1 Вт при 24 В, нагрузке 300 Ом для питания в контуре
Пусковой ток 0,2 A, 15 мс
Вывод
Соединительная сторона полевая сторона
соединение SL2: 5a (+), 5b (-)
Внутренний резистор ок. 240 Ом
Текущий ≤ 40 мА
напряжение ≥ 12 В
Предел тока 55 мА
Напряжение обратной связи ок. 22,5 В
нагрузка номинальный 0,1 ... 5 кОм
Частота переключения - питание шины: фильтр ВЫКЛ: макс. 150 Гц, фильтр ВКЛ: макс. 15 Гц
- питание от петли: макс. 10 Гц
Задержка включения / выключения - питание шины: фильтр ВЫКЛ: 1 мс, фильтр ВКЛ: 10 мс
- питание от сети: включение 50 мс, выключение 6 мс (300 Ом нагрузки)
Выход индикации неисправности
соединение SL1: 6b
Тип выхода транзистор с открытым коллектором (внутренняя шина повреждения)
Ток повреждения 4 мА импульс (20 мс вкл., 200 мс ВЫКЛ)
Уровень неисправности обнаружение короткого замыкания при обнаружении
обрыва свинца <25 Ом при типичном> 100 кОм
Гальваническая изоляция
Выход / питание, входы и общая ошибка безопасная электрическая изоляция согласно. EN 60079-11: 2007, пиковое значение напряжения 375 В
Индикаторы / настройки
Элементы отображения светодиоды
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Соответствие
Электромагнитная совместимость NE 21: 2006
Для получения дополнительной информации см. Описание системы.
Степень защиты IEC 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
масса 100 гр.
Габаритные размеры 12,5 x 128 x 106 мм
монтаж на терминальной плате
кодирование контакты 1 и 4 обрезаны.
Для получения дополнительной информации см. описание системы.
