Управление соленоидами Pepperl+Fuchs Блок управления клапаном HID2881

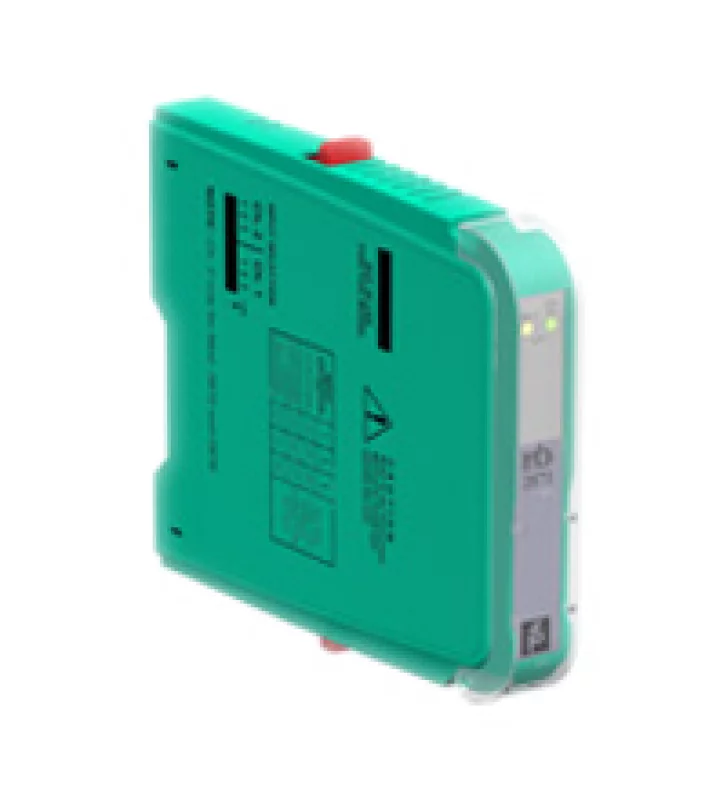

Блок управления клапаном HID2881
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание HiD2881
Основные Характеристики
Тип сигнала Цифровой выход
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 3
Поставка
соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+)
Номинальное напряжение 20.4 ... 30 В постоянного тока с питанием от сети
20.4 ... 30 В постоянного тока через клеммную плату
вход
Соединительная сторона контрольная сторона
соединение SL1: 8a (+), 7a (-); 8b (+), 7b (-)
Вход управления внешний выключатель (сухой контакт или открытый коллектор) неизолированный или логический вход сигнала полностью плавающий
Входной ток 80 мА при 24 В, нагрузке 300 Ом
Рассеяние мощности 1,3 Вт при 24 В, нагрузке 300 Ом
Пусковой ток 1 A, макс. 2 мс, питание от петли
Рабочий режим выход с контактным замыканием или транзистором или логическим уровнем>
выход 4 В с выключенным контактом или транзистором или логическим уровнем <1,5 В
Вывод
Соединительная сторона полевая сторона
соединение SL2: 5a (+), 5b (-)
Текущий ≤ 60 мА
напряжение ≥ 13 В
Предел тока 65 мА
нагрузка номинальный 0,1 ... 5 кОм
Частота переключения Максимум. 50 Гц
Время отклика время включения 2 мс, время выключения 8 мс при нагрузке 300 Ом
Выход индикации неисправности
соединение SL1: 6b
SL1: 10a (+), 9a (-)
Тип выхода SL1: 6b
транзистор с открытым коллектором (внутренняя шина неисправности)
SL1: 10a (+), 9a (-)
оптоволоконный транзистор (номинал 30 В, не более 50 мА)
Ток повреждения 4 мА типичный
Уровень неисправности обнаружение короткого замыкания при обнаружении
обрыва свинца <25 Ом при типичном> 100 кОм
Индикаторы / настройки
Элементы отображения светодиоды
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2004/108 / EC EN 61326-1: 2006
Соответствие
Электромагнитная совместимость NE 21: 2006
Для получения дополнительной информации см. Описание системы.
Степень защиты IEC 60529
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
масса 140 гр
Габаритные размеры 18 x 106 x 128 мм
монтаж на терминальной плате
