Модули полевых шин Pepperl+Fuchs Диагностический шлюз KT-MB-GT2AD.FF.IO

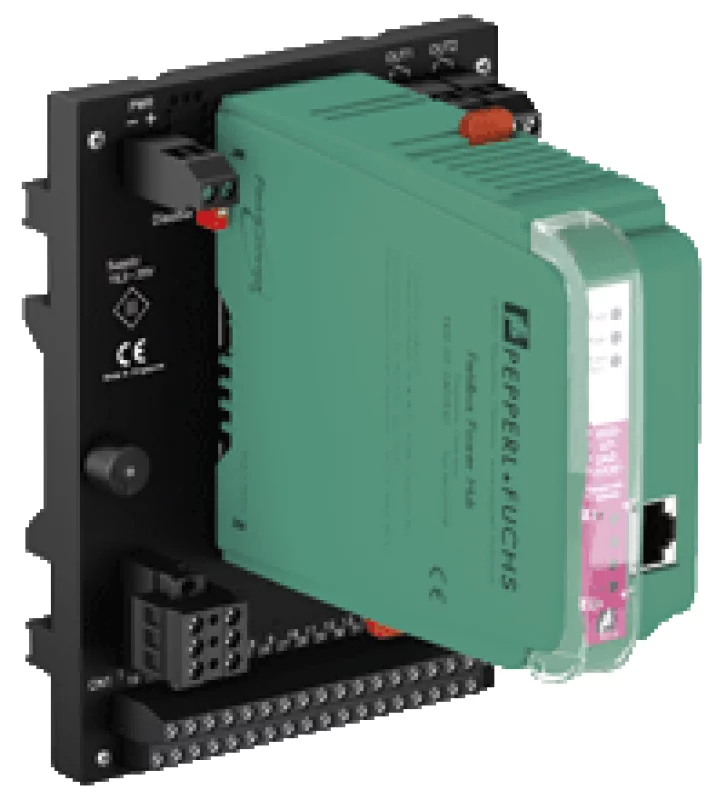

Диагностический шлюз KT-MB-GT2AD.FF.IO
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание KT-MB-GT2AD.FF.IO
Основные Характеристики
Проектирование / монтаж Основанная на материнской плате
Поставка
Номинальное напряжение 19.2 ... 35 В DC SELV / PELV
Номинальный ток 210 ... 120 мА
Рассеяние мощности Максимум. 4,2 Вт
Интерфейс полевой шины
Тип полевой шины FOUNDATION Fieldbus
Профиль физического слоя тип профиля 114
Версия ITK 6
Реализация блок ресурсов1x
функциональный блок RS4x MDI, 1x MDO, 1x MAI, 1x
блок преобразователя DI16x ADM TB, 1x IO TB
Обновление прошивки Ethernet
полярность чувствительным к полярности
Номинальное напряжение 9 ... 35 V SELV / PELV
Номинальный ток 0 мА
Подключение к силовой линии
соединение
Интерфейс Ethernet
Номинальное напряжение Максимум. 35 В SELV / PELV
порт 100 BASE-TX
протокол TCP / IP и UDP / IP
Сервисы ICMP, DHCP, AutoIP, HTTP
Тип соединения Разъем RJ-45, 8-контактный
Скорость передачи 100 Мбит / с
Диагностическая шина
соединение только для подключения к защищенным цепям
Номинальное напряжение Максимум. 35 В
Количество диагностических шин 2
Количество диагностических модулей / каналов 31 Использование интерфейса Ethernet, 8 Использование интерфейса полевой шины
прекращение интегрированный
Длина кабеля / канал 30 м
Индикаторы / эксплуатационные средства
Светодиодная ERR красный: неисправность оборудования
Светодиод PWR зеленый: включить
Сигнал неисправности зуммер
LINK / ACT желтый
CH1, CH2 желтый: активность диагностической шины
входные
Вход I, II
Тип ввода выбирается: вход частоты, NAMUR / механический контакт
частота
соединение только пассивная нагрузка
Номинальное напряжение Максимум. 35 В
Входная частота От 0,3 Гц до 1 кГц
Продолжительность импульса минимум 50 мкс
точность ± 1%
Длина кабеля Максимум. 30 м
Обнаружение сбоя линии обрыв провода, короткое замыкание
NAMUR
Тип датчика Датчик NAMUR в соответствии с DIN EN 60947-6
соединение только пассивная нагрузка
Номинальное напряжение Максимум. 35 В
Частота переключения 10 Гц
Длина кабеля Максимум. 30 м
Обнаружение сбоя линии обрыв провода, короткое замыкание
Вход III, IV
Тип ввода NAMUR / механический контакт
NAMUR
Тип датчика Датчик NAMUR в соответствии с DIN EN 60947-6
соединение только пассивная нагрузка
Номинальное напряжение Максимум. 35 В
Частота переключения 10 Гц
Длина кабеля Максимум. 30 м
Обнаружение сбоя линии обрыв провода, короткое замыкание
Вход V
Тип ввода выбирается: диагностическая шина CH 1 тревожный вход, NAMUR / механический контакт
Тревожный вход
соединение только пассивная нагрузка
Номинальное напряжение Максимум. 35 В
Длина кабеля Максимум. 30 м
Обнаружение сбоя линии обрыв провода, короткое замыкание
NAMUR
Тип датчика Датчик NAMUR в соответствии с DIN EN 60947-6
соединение только пассивная нагрузка
Номинальное напряжение Максимум. 35 В
Частота переключения 10 Гц
Длина кабеля Максимум. 30 м
Обнаружение сбоя линии обрыв провода, короткое замыкание
Вход VI
Тип ввода выбирается: диагностическая шина Входной сигнал тревоги CH 2, NAMUR / механический контакт
Тревожный вход
соединение только пассивная нагрузка
Номинальное напряжение Максимум. 35 В
Длина кабеля Максимум. 30 м
Обнаружение сбоя линии обрыв провода, короткое замыкание
NAMUR
Тип датчика Датчик NAMUR в соответствии с DIN EN 60947-6
соединение только пассивная нагрузка
Номинальное напряжение Максимум. 35 В
Частота переключения 10 Гц
Длина кабеля Максимум. 30 м
Обнаружение сбоя линии обрыв провода, короткое замыкание
Вход VII, VIII
Тип ввода выбирается: Pt100 4-проводной вход температуры, NAMUR / механический контакт
температура
соединение только пассивная нагрузка
Номинальное напряжение Максимум. 35 В
Диапазон измерений -50 ... 90 ° C (-58 ... 194 ° F)
точность 1 K
Измерительный ток 1 мА
Сопротивление свинца 4,2 Ом на линию
Длина кабеля Максимум. 30 м
Обнаружение сбоя линии обрыв провода, короткое замыкание
NAMUR
Тип датчика Датчик NAMUR в соответствии с DIN EN 60947-6
соединение только пассивная нагрузка
Номинальное напряжение Максимум. 35 В
Частота переключения 10 Гц
Длина кабеля Максимум. 30 м
Обнаружение сбоя линии обрыв провода, короткое замыкание
влажность
Диапазон измерений 0 ... 95% относительной влажности
точность 2% относительной влажности
разрешение 0,04%
Выходы
Выход I
Тип выхода выбирается: диагностическая шина CH 1, реле, NO-контакт
Контактная информация 250 В AC / 6 Резистивная нагрузка
Механическая жизнь 1 x 10 5 циклов переключения
Время отклика время включения 7 мс, время выключения 3 мс
Частота переключения 6 мин -1 полная нагрузка, 1200 мин -1 без нагрузки
Выход II
Тип выхода выбирается: диагностическая шина CH 2, реле, NO-контакт
Контактная информация 250 В AC / 6 Резистивная нагрузка
Механическая жизнь 1 x 10 5 циклов переключения
Время отклика время включения 7 мс, время выключения 3 мс
Частота переключения 6 мин -1 полная нагрузка, 1200 мин -1 без нагрузки
Результат III
Тип выхода выбирается: общий аварийный сигнал, беспотенциальный контакт, контакт NC
соединение только для подключения к защищенным цепям
напряжение 50 В постоянного тока
Текущий Максимум. 1 A
Выход IV
Тип выхода общий сигнал тревоги, зуммер
Гальваническая изоляция
Все цепи / FE функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф.
Выход I, II / другие цепи функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 250 В эфф.
Ethernet / Питание функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф.
Ethernet / другие схемы функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф.
Fieldbus / другие схемы функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф.
Диагностическая шина / другие цепи функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф.
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013
Низкое напряжение
Директива 73/23 / EEC EN 61010
Стандартное соответствие
Гальваническая изоляция IEC 62103
Электромагнитная совместимость NE 21
Степень защиты IEC 60529
Стандарт полевой шины IEC 61158-2
Климатические условия DIN IEC 721
Ударопрочность EN 60068-2-27
Виброустойчивость EN 60068-2-6
Ethernet IEEE 802.3
Условия окружающей среды
Температура окружающей среды -40 ... 60 ° C (-40 ... 140 ° F) взрывоопасная зона
-40 ... 70 ° C (-40 ... 158 ° F) безопасная зона горизонтальная установка на DIN-рейку
Температура хранения -40 ... 85 ° C (-40 ... 185 ° F)
Относительная влажность <95% без конденсации
Ударопрочность 5 г 11 мс
Виброустойчивость 1 г, 10 ... 150 Гц
Степень загрязнения Максимум. 2, согласно IEC 60664
Устойчивость к коррозии соотв. к ISA-S71.04-1985, уровень серьезности G3
Механические характеристики
Материал корпуса Поликарбонат
Ширина корпуса см. размеры
Высота корпуса см. размеры
Глубина заполнения см. размеры
Степень защиты IP20
Вес 500 гр.
монтаж Монтаж на DIN-рейку
