Преобразователи сигналов Pepperl+Fuchs Коммутирующий усилитель HID2822

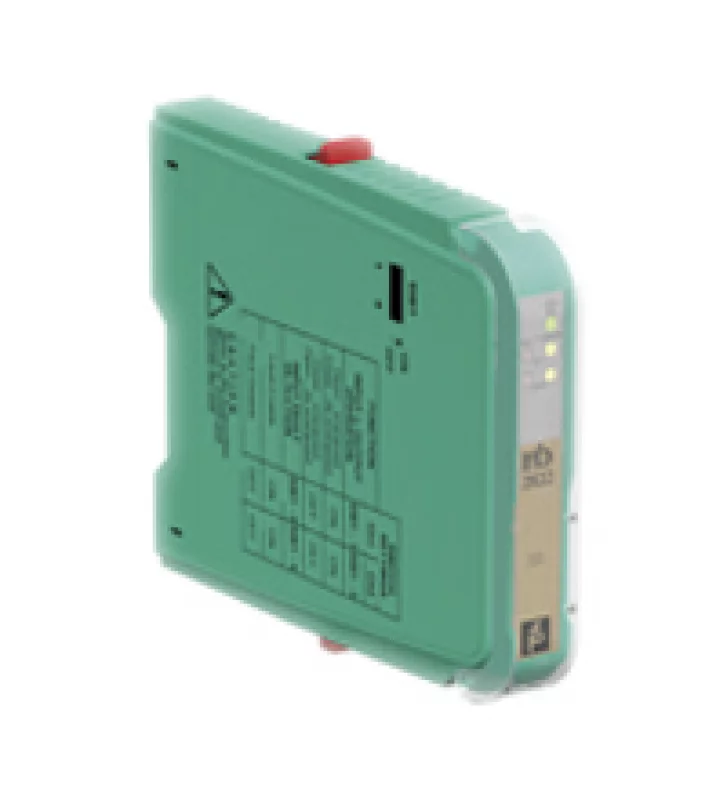

Коммутирующий усилитель HID2822
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание HiD2822
Основные Характеристики
Тип сигнала Цифровой вход
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+)
Номинальное напряжение 20.4 ... 30 В пост. Тока
Номинальный ток 15 мА при 24 В, реле под напряжением (на канал)
Рассеяние мощности 0,35 Вт при 24 В (на канал)
вход
Соединительная сторона полевая сторона
соединение SL2: 5a (+), 5b (-); 1a (+), 1b (-)
Номинальные значения соотв. по EN 60947-5-6 (NAMUR)
Типы подключаемых датчиков потенциально свободный контакт или датчик приближения
Точка переключения контакт разомкнут 0,2 ... 1,2 мА, контакт закрыт 2,1 ... 6,5 мА
Обнаружение сбоя линии обрыв 0 ... 0,2 мА, короткое замыкание 6,5 мА ... максимальное значение
Вывод
Соединительная сторона контрольная сторона
соединение SL1: 8a, 7a, 8b, 7b; 10a, 9a, 10b, 9b
Вывод сигнал: реле DPST на канал, выбор фазы
Время отклика 20 мс
Контактная информация 50 В постоянного тока / 0,5 Неиндуктивный
Механическая жизнь 10 7 циклов переключения
Выход индикации неисправности
соединение SL1: 6b
Тип выхода транзистор с открытым коллектором (внутренняя шина повреждения)
Характеристики переноса
Частота переключения <10 Гц
Гальваническая изоляция
Выход / питание функциональная изоляция согласно. по DIN EN 50178, номинальное напряжение изоляции 50 В эфф.
Выход / Выход функциональная изоляция согласно. по DIN EN 50178, номинальное напряжение изоляции 50 В эфф.
Индикаторы / настройки
Элементы отображения светодиоды
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Соответствие
Гальваническая изоляция EN 50178: 1997
Электромагнитная совместимость NE 21: 2006
Для получения дополнительной информации см. Описание системы.
Степень защиты IEC 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Относительная влажность 5 ... 90%, без конденсации до 35 ° C (95 ° F)
Механические характеристики
Степень защиты IP20
Вес 140 гр.
Габаритные размеры 18 x 106 x 128 мм
монтаж на терминальной плате
кодирование контакты 1 и 2 обрезаны.
Для получения дополнительной информации см. описание системы.
