Преобразователи сигналов Pepperl+Fuchs Коммутирующий усилитель KCD2-SR-EX1.LB.SP

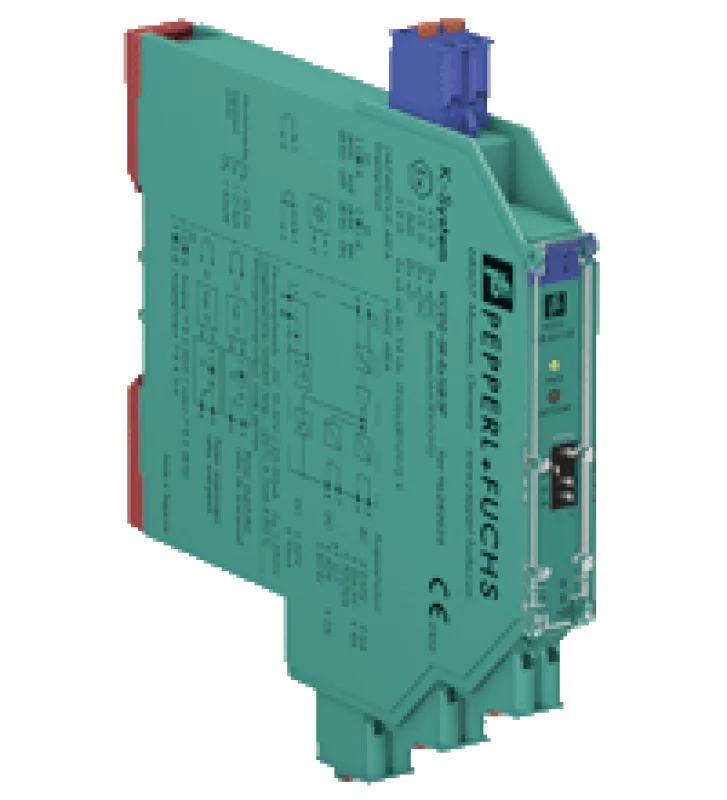

Коммутирующий усилитель KCD2-SR-EX1.LB.SP
Способы оплаты Наличный и безналичный расчет Гарантия и возврат Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание KCD2-SR-Ex1.LB.SP
Описание оборудования
24 В постоянного тока
Основные Характеристики
Тип сигнала Цифровой вход
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение Силовая рельс или клеммы 9+, 10-
Номинальное напряжение 19 ... 30 V DC
пульсация ≤ 10%
Номинальный ток ≤ 30 мА
Рассеяние мощности ≤ 500 мВт
Потребляемая мощность ≤ 500 мВт
вход
Соединительная сторона полевая сторона
соединение клеммы 1+, 2-
Номинальные значения соотв. по EN 60947-5-6 (NAMUR)
Напряжение разомкнутой цепи / ток короткого замыкания ок. 10 В постоянного тока / прибл. 8 мА
Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА
Обнаружение сбоя линии обрыв I ≤ 0,1 мА, короткое замыкание I ≥ 6,5 мА
Отношение Pulse / Pause минимум 20 мс / мин. 20 мс
Вывод
Указание по безопасности Если напряжение нагрузки> 50 В, обесточить до снятия клемм.
Соединительная сторона контрольная сторона
соединение выход I: клеммы 5, 6; выход II: клеммы 7, 8
Выход I сигнал; реле
Выход II сигнал или сообщение об ошибке; реле
Контактная информация 253 В AC / 2 A / cos φ> 0,7; 126,5 В AC / 4 A / cos φ> 0,7; 30 В постоянного тока / 2 Резистивная нагрузка
Минимальный ток переключения 2 мА / 24 В постоянного тока
Задержка включения / выключения ≤ 20 мс / ≤ 20 мс
Механическая жизнь 10 7 циклов переключения
Характеристики переноса
Частота переключения ≤ 10 Гц
Гальваническая изоляция
Ввод, вывод усиленная изоляция согласно. к EN 50178, номинальное напряжение изоляции 300 В эфф.
Вход / питание усиленная изоляция согласно. к EN 50178, номинальное напряжение изоляции 300 В эфф.
Выход / питание усиленная изоляция согласно. к EN 50178, номинальное напряжение изоляции 300 В эфф.
Выход / Выход усиленная изоляция согласно. к EN 50178, номинальное напряжение изоляции 300 В эфф.
Индикаторы / настройки
Элементы отображения светодиоды
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Низкое напряжение
Директива 2014/35 / ЕС EN 61010-1: 2010
Соответствие
Электромагнитная совместимость NE 21
Степень защиты IEC 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение пружинные клеммы
Вес 100 гр.
Габаритные размеры 12,5 х 114 х 119 мм, корпус типа A2
монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
