Преобразователи сигналов Pepperl+Fuchs Коммутирующий усилитель S1SD-1DI-1R

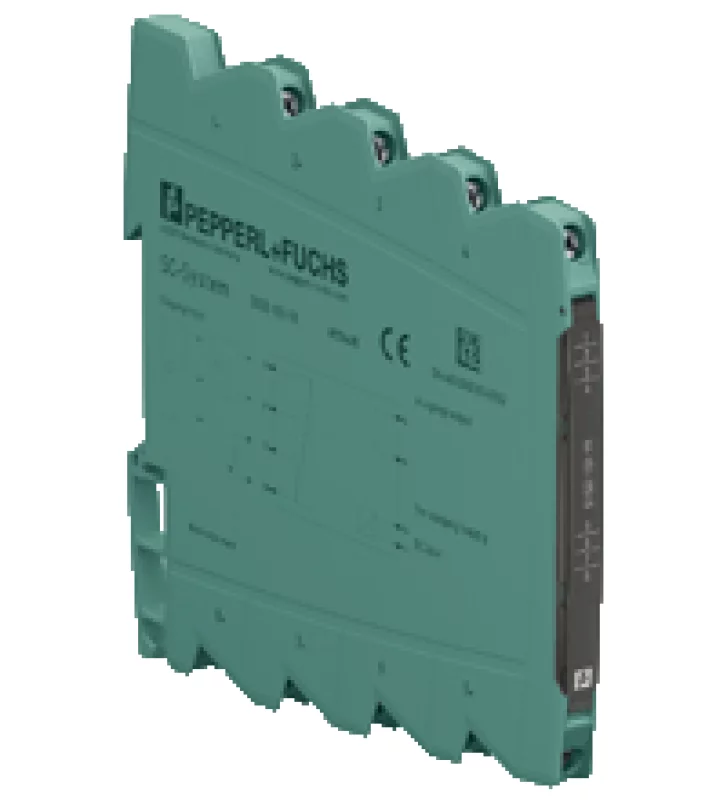

Коммутирующий усилитель S1SD-1DI-1R
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание S1SD-1DI-1R
Основные Характеристики
Тип сигнала Цифровой вход
Поставка
соединение Шина питания или терминалы 1-, 2+
Номинальное напряжение 16,8 ... 31,2 В постоянного тока
Рассеяние мощности 0,6 Вт
Потребляемая мощность 1,1 Вт
вход
Соединительная сторона полевая сторона
Датчик NAMUR
Тип 2-проводный
соединение терминалы 5+, 6
сигнал соотв. по EN 60947-5-6 (NAMUR)
Датчик питания 8 В
Разомкнутая цепь <0,1 мА
Точка переключения 1,2 ... 2,1 мА
Короткое замыкание > 6 мА
Входное сопротивление 1 кОм
Механический контакт
Тип 2-проводный
соединение терминалы 5+, 6
Датчик питания 15 В
Внешнее питание ≤ 32 В
Точка переключения 8 ... 10 В / 1,2 ... 2,1 мА
Входное сопротивление 4 кОм
Сенсор SN
Тип 2-проводный
соединение терминалы 5+, 6
Датчик питания 8 В
Разомкнутая цепь <0,1 мА
Точка переключения 1,2 ... 2,1 мА
Короткое замыкание > 6 мА
Входное сопротивление 1 кОм
2-проводной датчик постоянного тока
Тип 2-проводный
соединение терминалы 5+, 6
сигнал соотв. по EN 60947-5-2
Датчик питания 16 В / 25 мА, защита от короткого замыкания
Внешнее питание ≤ 32 В
Точка переключения 2 ... 5 мА
Входное сопротивление 1 кОм
Датчик S0
Тип 2-проводный
соединение терминалы 5+, 6
сигнал соотв. по EN 62053-31, тип B
Датчик питания 15 В
Точка переключения 0,15 ... 2 мА
Входное сопротивление 4 кОм
Датчик NPN
Тип 3-проводный
соединение терминалы 5+, 6, 7-
сигнал соотв. по EN 60947-5-2
Датчик питания 16 В / 25 мА, защита от короткого замыкания
Внешнее питание ≤ 32 В
Точка переключения 3 ... 5 В
Входное сопротивление 4 кОм
Датчик PNP
Тип 3-проводный
соединение терминалы 5+, 6, 7-
сигнал соотв. по EN 60947-5-2
Датчик питания 16 В / 25 мА, защита от короткого замыкания
Внешнее питание ≤ 32 В
Точка переключения 8 ... 10 В
Входное сопротивление 4 кОм
Источник напряжения переменного / постоянного тока
соединение клеммы 7, 8
сигнал 24 В переменного / постоянного тока
Точка переключения 10 ... 15 В
Входное сопротивление > 680 кОм
Источник напряжения переменного / постоянного тока
соединение клеммы 7, 8
сигнал 115 В переменного / постоянного тока
Точка переключения 40 ... 60 В
Входное сопротивление > 680 кОм
Источник напряжения переменного / постоянного тока
соединение клеммы 7, 8
сигнал 230 В переменного / постоянного тока
Точка переключения 80 ... 115 В
Входное сопротивление > 680 кОм
Вывод
Соединительная сторона контрольная сторона
соединение клеммы 3, 4:
Вывод сигнал, реле
Контактная информация 253 В AC / 2 A / cos φ> 0,7; 126,5 В AC / 2 A / cos φ> 0,7; 30 В постоянного тока / 2 Резистивная нагрузка
Минимальный ток переключения 2 мА / 24 В постоянного тока
Задержка включения / выключения ≤ 20 мс / ≤ 20 мс
Механическая жизнь 10 7 циклов переключения
Характеристики переноса
Частота переключения ≤ 10 Гц
Гальваническая изоляция
Выход / питание безопасно электрическая изоляция с помощью усиленной изоляции в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф испытательном напряжении 3 кВ, 50 Гц, 1 мин
Входные / другие схемы безопасно электрическая изоляция с помощью усиленной изоляции в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф испытательном напряжении 3 кВ, 50 Гц, 1 мин
Индикаторы / настройки
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Низкое напряжение
Директива 2014/35 / ЕС EN 61010-1: 2010
Соответствие
Степень защиты IEC 60529: 2001
Защита от поражения электрическим током EN 61010-1: 2010
Условия окружающей среды
Температура окружающей среды -25 ... 70 ° C (-13 ... 158 ° F)
Температура хранения -40 ... 85 ° C (-40 ... 185 ° F)
Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
Сечение сердечника 0,5 ... 2,5 мм 2 (20 ... 14 AWG)
Вес 60 гр.
Габаритные размеры 6.2 x 97 x 107 мм, тип корпуса S1
монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
