Релейный вывод Pepperl+Fuchs Универсальный модуль ввода/вывода LB7004A

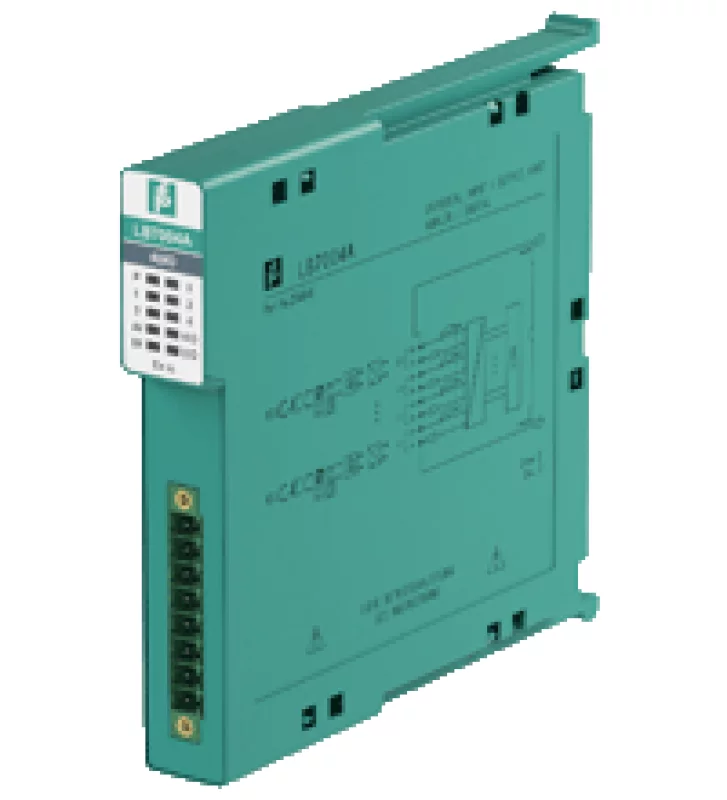

Универсальный модуль ввода/вывода LB7004A
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание LB7004A
игровые автоматы
Занятые слоты 1
Поставка
соединение объединительная шина
Номинальное напряжение 12 В постоянного тока, только в связи с источниками питания LB9 ***
Рассеяние мощности 2 Вт
Потребляемая мощность 3 Вт
Внутренняя шина
соединение объединительная шина
Интерфейс специальная шина производителя к стандарту com
Аналоговый вход
Количество каналов 4
Подходящие полевые устройства
Полевое устройство преобразователь давления
Полевое устройство [2] преобразователь потока
Полевое устройство [3] преобразователь уровня
Полевое устройство [4] Преобразователь температуры
Интерфейс полевого устройства
соединение 2-проводной передатчик
соединение клеммы 1+, 2-; 3+, 4-; 5+, 6-; 7+, 8-
Напряжение питания передатчика минимум 15 В при 20 мА; 21,5 В при 4 мА
Входное сопротивление 15 Ом
Обнаружение сбоя линии могут быть включены / выключены для каждого канала с помощью инструмента настройки, настраиваемого с помощью инструмента настройки
Короткое замыкание заводская настройка:> 21 мА Может быть параметризована в диапазоне 0 ... 22 мА
Разомкнутая цепь заводская настройка: <3,6 мА Может быть параметризована в диапазоне 0 ... 22 мА
Связь HART да
Вторичная переменная HART да
Аналоговый выход
Количество каналов 4
Подходящие полевые устройства
Полевое устройство Пропорциональный клапан
Полевое устройство [2] Преобразователи I / P
Полевое устройство [3] просмотр на месте
соединение клеммы 1+, 2-; 3+, 4-; 5+, 6-; 7+, 8-
Обнаружение сбоя линии могут быть включены / выключены для каждого канала с помощью инструмента настройки, настраиваемого с помощью инструмента настройки
Короткое замыкание заводская настройка: <50 Ω настраивается между 0 ... 26 мА
Разомкнутая цепь отклонение заданного выходного значения> 0,5 мА
нагрузка Макс. 750 Ом.
Связь HART да
Вторичная переменная HART да
Сторожевая собака выход через 0,5 с после серьезной неисправности
Цифровой вход
Количество каналов 4
Интерфейс датчика
Соединение [2] бесконтактный контакт
соединение клеммы 1+, 2-; 3+, 4-; 5+, 6-; 7+, 8-
Цифровые сигналы (активные)
Точка переключения: ВКЛ. > 2,1 мА
Точка переключения: ВЫКЛ <1,2 мА
Обнаружение сбоя линии может быть включено / выключено для каждого канала с помощью инструмента настройки
соединение механический выключатель с дополнительными резисторами (см. схему подключения)
Короткое замыкание > 7 мА
Разомкнутая цепь <0,1 мА
Цифровой выход
Количество каналов 4
Подходящие полевые устройства
Полевое устройство Соленоидный клапан
Полевое устройство [2] звуковой сигнал
Полевое устройство [3] визуальная сигнализация
соединение терминалы 1+, 2-, 3+, 4-, 5+, 6-, 7+, 8-
Возможности привода 12 В / 22 мА
Напряжение обратной связи минимум 22,7 В
Предел тока 22 мА
Внутренний резистор 385 Ом
Обнаружение сбоя линии может быть включено / выключено для каждого канала с помощью инструмента настройки
Испытательный ток 0,4 мА
Короткое замыкание <50 Ом
Разомкнутая цепь <0,2 мА
Характеристики переноса
Отклонение
После калибровки 0,1% от диапазона сигнала при 20 ° C (68 ° F)
Время обновления ок. 100 мс (4 канала)
Индикаторы / настройки
Светодиодный индикатор Индикатор питания (P) зеленый: питание
Диагностический светодиод (I) красный: неисправность модуля, красное мигание: ошибка связи, белый: фиксированный набор параметров (параметры из ком-единицы игнорируются), белый мигает: запрашивает параметры из com-блока
Индикатор состояния (1 -4) красный: ошибка линии (обрыв провода или короткое замыкание), желтый: состояние цифрового ввода / вывода (0/1)
Светодиодный индикатор конфигурации (AI, AO, DI, DO) белый: выбранный режим канала
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2006
Соответствие
Электромагнитная совместимость NE 21: 2007
Степень защиты IEC 60529: 2000
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F), 70 ° C (не Ex)
Температура хранения -25 ... 85 ° C (-13 ... 185 ° F)
Ударопрочность ударный тип I, длительность удара 11 мс, амплитуда удара 15 г, количество ударов 18
Виброустойчивость диапазон частот 10 ... 150 Гц; частота перехода: 57,56 Гц, амплитуда / ускорение ± 0,075 мм / 1 г; 10 циклов
диапазон частот 5 ... 100 Гц; частота перехода: 13,2 Гц амплитуда / ускорение ± 1 мм / 0,7 г; 90 минут при каждом резонансе
Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3
Механические характеристики
Степень защиты IP20 (модуль), установленный на объединительной панели
соединение съемный передний соединитель с винтовым фланцем (принадлежность)
Подключение через пружинные клеммы (0,14 ... 1,5 мм 2 ) или винтовые клеммы (0,08 ... 1,5 мм 2 )
масса ок. 100 г
Габаритные размеры 16 х 100 х 102 мм
