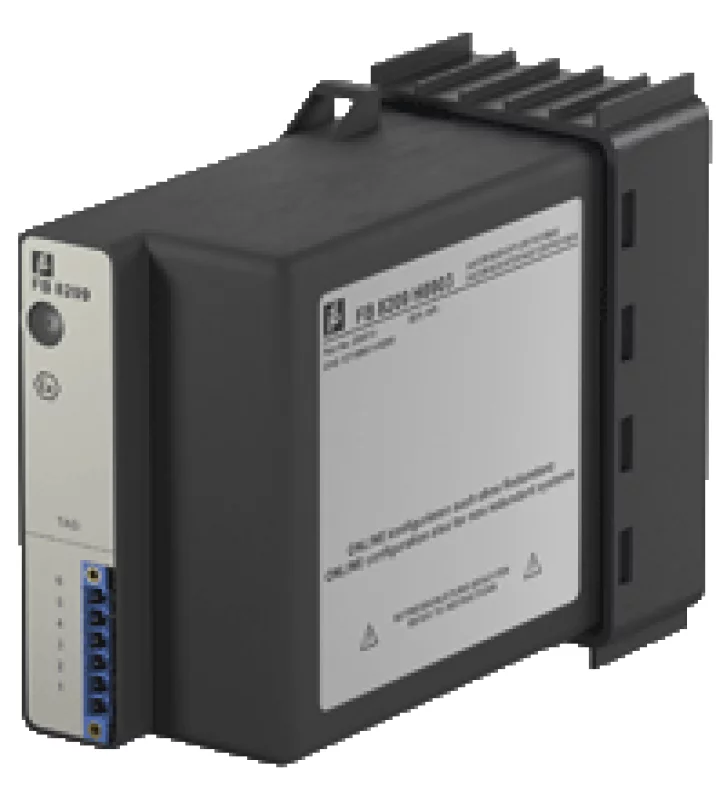

Устройство сопряжения Pepperl+Fuchs FB8209H0907

FB8209H0907
Способы оплаты Наличный и безналичный расчет Гарантия и возврат Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание FB8209H0907
Поставка
соединение объединительная шина
Номинальное напряжение 5 В постоянного тока, только в связи с источниками питания FB92 **
Потребляемая мощность 2 Вт
Интерфейс полевой шины
Тип полевой шины PROFIBUS DP / DP-V1
PROFIBUS DP
соединение подключен к клеммам Ex e через объединительную плату
Скорость передачи до 1,5 Мбит / с
протокол Услуги чтения / записи PROFIBUS DP / DP V1
Количество станций на шину Максимум. 125 (PROFIBUS), макс. 119 (служебная шина)
Циклические данные процесса 240 байтов и (одновременно) выход 240 байт
Количество станций на сегмент шины Максимум. 31 (стандарт RS-485)
Количество повторителей между Master и Slave Максимум. 3
Поддерживаемые модули ввода / вывода все модули удаленного ввода / вывода FB
Конфигурация (240 байтов ввода / вывода) Стандарт: 80 аналоговых, 184 цифровых
универсальных аналоговых 2I2O: 48, 184 цифровых
универсальных 4I4O: 60 аналоговых, 120 цифровых
Длина шины Максимум. 1000 м (FOL, 1,5 Мбод),
макс. 1000 м (медный кабель, 187,5 кБд),
макс. 200 м (медный кабель, 1,5 МБд)
адресация через конфигурационное программное обеспечение
Адрес PROFIBUS 0 ... 126
(заводская стандартная установка: 126)
Файл GSE CGV61710.gsd / GSE
Связь HART через PROFIBUS или служебную шину
Внутренняя шина
соединение объединительная шина
избыточность через передний разъем
Индикаторы / настройки
Светодиодный индикатор Светодиод зеленый (источник питания): Вкл = работа, быстрая вспышка = холодный старт, медленная вспышка = HCIR загрузка активна
Светодиод красный (коллективный сигнал): Вкл = внутренняя неисправность, мигает = нет Подключение PROFIBUS
LED желтый (режим работы): мигает 1 ( 1: 1) = активная, нормальная работа; мигание 2 (соотношение 7: 1) = активное, симуляция
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1
Соответствие
Электромагнитная совместимость NE 21
Степень защиты IEC 60529
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Температура хранения -25 ... 85 ° C (-13 ... 185 ° F)
Относительная влажность 95% без конденсации
Ударопрочность ударный тип I, длительность удара 11 мс, амплитуда удара 15 г, количество ударов 18
Виброустойчивость диапазон частот 10 ... 150 Гц; частота перехода: 57,56 Гц, амплитуда / ускорение ± 0,075 мм / 1 г; 10 циклов
диапазон частот 5 ... 100 Гц; частота перехода: 13,2 Гц амплитуда / ускорение ± 1 мм / 0,7 г; 90 минут при каждом резонансе
Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3
Механические характеристики
Степень защиты IP20 (модуль), требуется отдельный корпус в соотв. к описанию системы
соединение через объединительную плату
Вес 750 гр.
Габаритные размеры 57 x 107 x 132 мм
