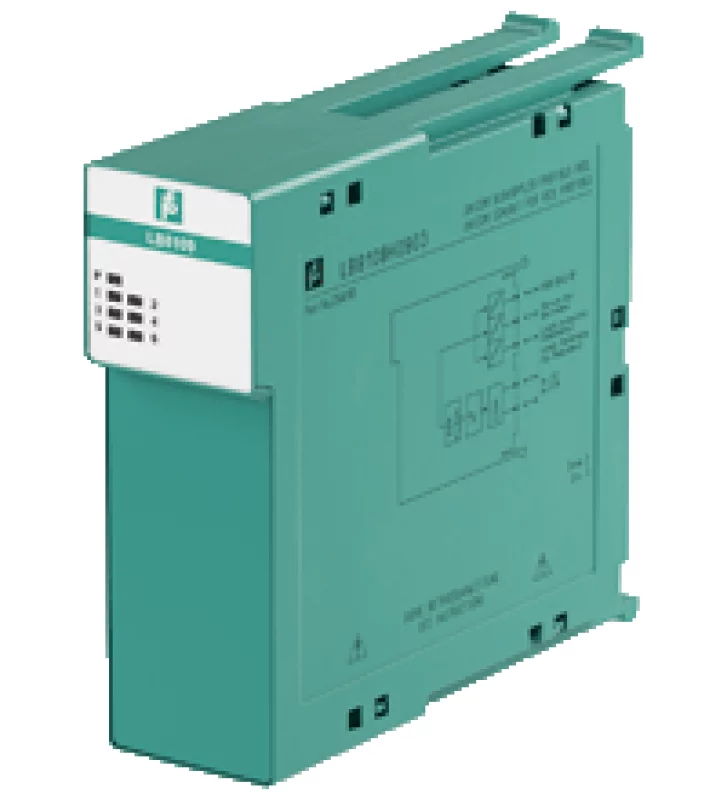

Устройство сопряжения Pepperl+Fuchs LB8107H0706

LB8107H0706
Способы оплаты Наличный и безналичный расчет Гарантия и возврат Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание LB8107H0706
Поставка
соединение объединительная шина
Номинальное напряжение 5 В постоянного тока, только в связи с источниками питания LB9 ***
Потребляемая мощность 2 Вт
Интерфейс полевой шины
Тип полевой шины MODBUS RTU
MODBUS RTU
соединение 9-контактный разъем Sub-D через объединительную плату
Скорость передачи Максимум. 38,4 кБит / с
Количество станций на шину Максимум. 245 (MODBUS), макс. 119 (служебная шина)
Количество каналов на станцию Максимум. 80 аналоговый, макс. 184 цифровой (стандартная конфигурация)
Количество станций на сегмент шины Максимум. 31 (стандарт RS-485)
Количество повторителей между Master и Slave Максимум. 3
Поддерживаемые модули ввода / вывода все модули ввода / вывода LB
Длина шины Максимум. 1200 м (FOL, 38,4 кБд),
макс. 1200 м (медный кабель, 38,4 кБд)
FOL (волоконно-оптическая линия связи) требуется дополнительное оборудование
адресация через конфигурационное программное обеспечение
Адрес MODBUS стандартное соответствие
(заводская стандартная установка: 126)
Адрес сервисной шины Максимум. 119, адрес резервирования = базовый + 128 (автоматический)
Связь HART через служебную шину
Внутренняя шина
соединение объединительная шина
избыточность через объединительную плату
Индикаторы / настройки
Светодиодный индикатор Светодиод 1 (источник питания): Вкл = работа, быстрая вспышка =
светодиод холодного запуска 2 (коллективный аварийный сигнал): Вкл = внутренняя неисправность, мигает = нет Подключение по протоколу Modbus RTU
3 (шина состояния процесса): мигает = активный канал приема Modbus
4 (служебная шина состояния): мигает = активен активный канал приема служебной шины
5 (рабочий режим): мигает 1 (соотношение 1: 1) = активен, нормальный режим работы; мигание 2 (соотношение 7: 1) = активное, симуляция
Светодиод 6 (шина состояния): мигает = активен активный ответный канал канала Modbus
7 (сервисная шина состояния): мигает = активный ответный канал шины обслуживания
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1
Соответствие
Электромагнитная совместимость NE 21
Степень защиты IEC 60529
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Температура хранения -25 ... 85 ° C (-13 ... 185 ° F)
Ударопрочность ударный тип I, длительность удара 11 мс, амплитуда удара 15 г, количество ударов 18
Виброустойчивость диапазон частот 10 ... 150 Гц; частота перехода: 57,56 Гц, амплитуда / ускорение ± 0,075 мм / 1 г; 10 циклов
диапазон частот 5 ... 100 Гц; частота перехода: 13,2 Гц амплитуда / ускорение ± 1 мм / 0,7 г; 90 минут при каждом резонансе
Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3
Механические характеристики
Степень защиты IP20 (модуль), установленный на объединительной панели
соединение через объединительную плату
Вес 120 гр.
Габаритные размеры 32,5 х 100 х 102 мм
