Ввод температуры и напряжения Pepperl+Fuchs Преобразователь FB5204B

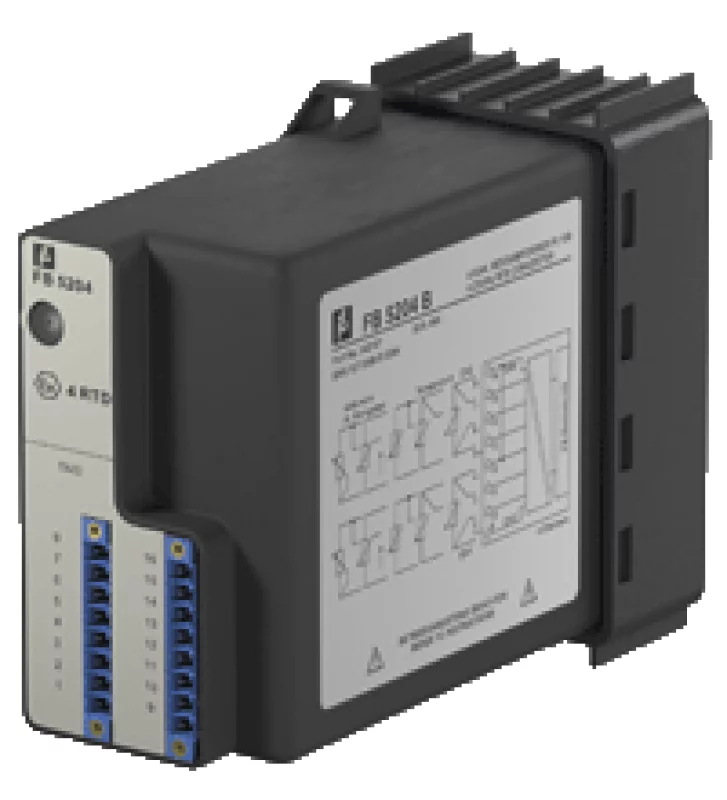

Преобразователь FB5204B
Способы оплаты Наличный и безналичный расчет Гарантия и возврат Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Технический паспорт FB5204B
игровые автоматы
Занятые слоты 2
Поставка
соединение объединительная шина
Номинальное напряжение 12 В постоянного тока, только в связи с источниками питания FB92 **
Потребляемая мощность 0,6 Вт
Внутренняя шина
соединение объединительная шина
Интерфейс специальная шина производителя к стандарту com
вход температуры
Количество каналов 4
Подходящие полевые устройства
Полевое устройство термометр сопротивления
Полевое устройство [3] датчики скольжения
Полевое устройство [5] потенциометр
Интерфейс полевого устройства
соединение 2-проводной датчик
Соединение [2] 3-проводной датчик
Соединение [3] 4-проводной датчик
соединение канал I: вход сопротивления / потенциометра 1 ... 4
канала II: вход сопротивления / потенциометра 5 ... 8
канал III: вход сопротивления / потенциометра 9 ... 12
канал IV: вход сопротивления / потенциометра 13 ... 16
Диапазон измерений Pt100 (18-390 Ω) (500 Ω с линейным сопротивлением)
Pt200 (37-780 Ω)
Pt500 (92-1952 Ω)
Pt1000 (185-3905 Ω)
Ni100 (69-270 Ω)
Ni500 (345-1350 Ω)
Ni1000 (690-2700 Ом)
Сенсорный датчик 0 ... 10 кОм
Измерительный ток 200 мкА
Самый маленький пролет 50 Ом для точности 0,1%
Ошибка линейности 0,1%
Время конверсии Максимум. 500 мс (4 канала)
макс. 1 с (для 4х трехпроводных Pt100)
Занят после загрузки 5 ... 15 с
Сопротивление свинца Максимум. 50 Ом на прядь
Обнаружение сбоя линии может быть включено / выключено для каждого канала с помощью инструмента настройки
Короткое замыкание <10 Ом
Разомкнутая цепь > 1 кОм
Характеристики переноса
Отклонение
Влияние температуры окружающей среды Максимум. 0,1% / 10 K
Индикаторы / настройки
Светодиодный индикатор Светодиод зеленый:
индикатор питания красный: ошибка линии, общий сигнал тревоги, мигает: ошибка связи
кодирование дополнительное механическое кодирование через переднее гнездо
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1
Соответствие
Электромагнитная совместимость NE 21
Степень защиты IEC 60529
Экологические испытания EN 60068-2-14
Ударопрочность EN 60068-2-27
Виброустойчивость EN 60068-2-6
Повреждение газа EN 60068-2-42
Относительная влажность EN 60068-2-56
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Температура хранения -25 ... 85 ° C (-13 ... 185 ° F)
Относительная влажность 95% без конденсации
Ударопрочность ударный тип I, длительность удара 11 мс, амплитуда удара 15 г, количество ударов 18
Виброустойчивость диапазон частот 10 ... 150 Гц; частота перехода: 57,56 Гц, амплитуда / ускорение ± 0,075 мм / 1 г; 10 циклов
диапазон частот 5 ... 100 Гц; частота перехода: 13,2 Гц амплитуда / ускорение ± 1 мм / 0,7 г; 90 минут при каждом резонансе
Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3
Механические характеристики
Степень защиты IP20 (модуль), требуется отдельный корпус в соотв. к описанию системы
соединение съемный передний соединитель с винтовым фланцем (принадлежность)
Подключение через пружинные клеммы (0,14 ... 1,5 мм 2 ) или винтовые клеммы (0,08 ... 1,5 мм 2 )
масса ок. 750 г
Габаритные размеры 57 x 107 x 132 мм
