Аналоговый выход Pepperl+Fuchs Выходной формирователь HID2037

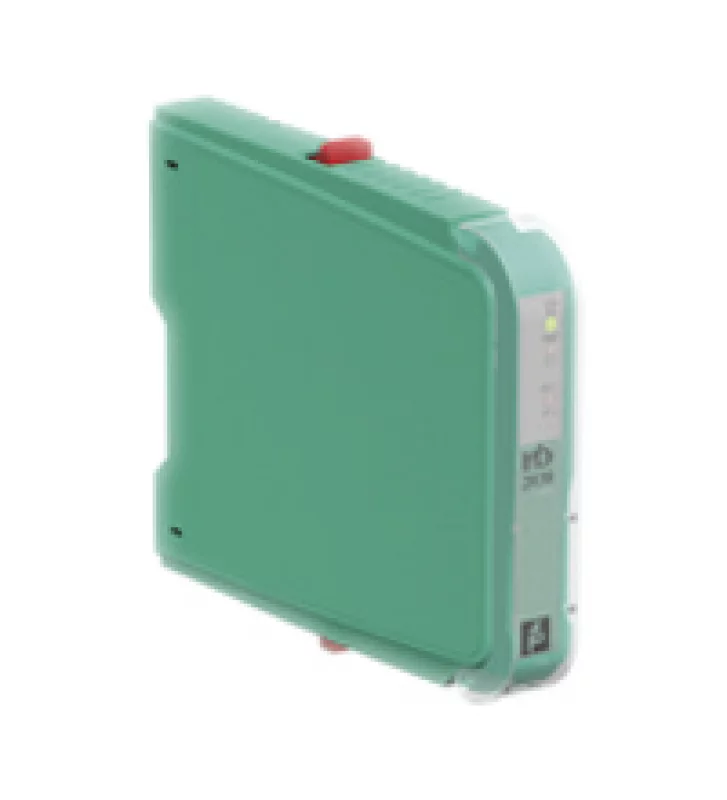

Выходной формирователь HID2037
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание HiD2037
Основные Характеристики
Тип сигнала Аналоговый выход
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+)
Номинальное напряжение 20.4 ... 30 В пост. Тока
Номинальный ток 40 мА при 24 В, выход 20 мА
Рассеяние мощности 0,85 Вт при 24 В
вход
Соединительная сторона контрольная сторона
соединение SL1: 8a (+), 7a (-)
Входной ток 4 ... 20 мА, защита от обратной полярности
Уровень сигнала падение входного напряжения <4 В с полевым подключением неповрежденный
входной ток <1,2 мА при открытой проводке
Вывод
Соединительная сторона полевая сторона
соединение SL2: 5a (+), 5b (-)
нагрузка 0 ... 750 Ω
Выходной сигнал 4 ... 20 мА
пульсация 15 мВ эфф
Время отклика 50 мс, изменение с шагом 10 ... 90%
Обнаружение сбоя линии поломка, нагрузка> 100 кОм, короткое замыкание, нагрузка <70 Ом
Выход индикации неисправности
соединение SL1: 6b
Тип выхода транзистор с открытым коллектором (внутренняя шина повреждения)
Характеристики переноса
точность <± 0,1% от полной шкалы
Влияние температуры <± 0,01% / К
Диапазон частот 0,5 ... 40 кГц в пределах 3 дБ (-6 дБ при 100 кГц) для использования с позиционерами SMART с использованием протокола HART
Влияние нагрузки <± 0,1% от полномасштабного значения от 0 ... 750 Ом
линейность <± 0,1% от полной шкалы
Индикаторы / настройки
Элементы отображения светодиоды
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Соответствие
Электромагнитная совместимость NE 21: 2006
Для получения дополнительной информации см. Описание системы.
Степень защиты IEC 60529
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
Вес 140 гр.
Габаритные размеры 18 x 106 x 128 мм
монтаж на терминальной плате
