Аналоговый выход Pepperl+Fuchs Выходной формирователь HiD2035

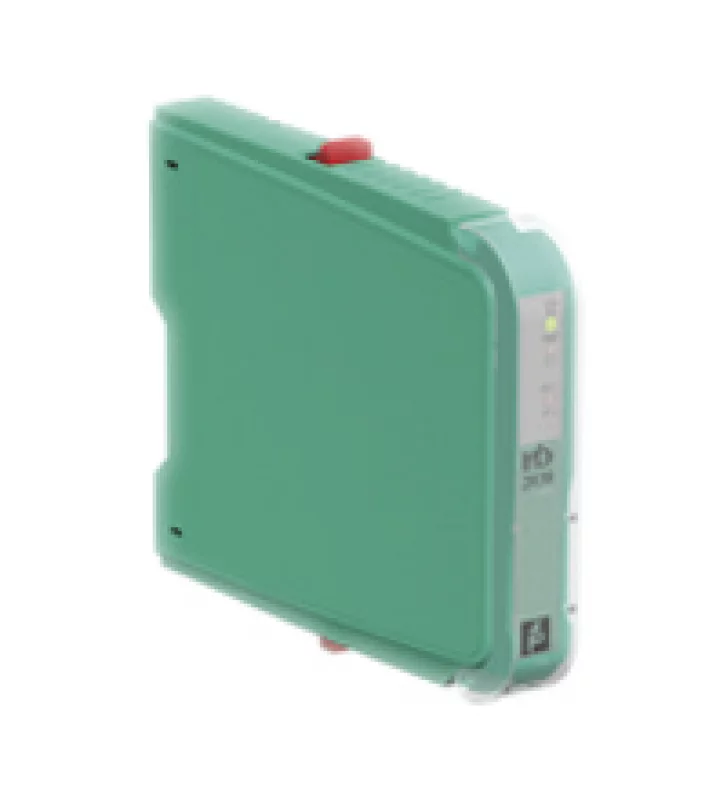

Выходной формирователь HiD2035
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Технические характеристики HiD2035
Основные Характеристики
Тип сигнала Аналоговый вход / аналоговый выход
Поставка
соединение через входные клеммы
Номинальное напряжение 6 ... 30 В пост. Тока, защита от обратной полярности
Рассеяние мощности 0,7 Вт при 40 мА, 24 В
Цепь управления
соединение SL1: 8a (+), 7a (-)
Потребляемый ток <0,6 мА при 24 В и разомкнутой цепи
Текущий 1,5 ... 50 мА, с питанием от контура
Уровень сигнала падение напряжения 9,6 В при 20 мА и нагрузке 500 Ом (4 В при 4 мА)
Полевая схема
соединение SL2: 5a (+), 5b (-)
Характеристики для детекторов пожара и дыма
U out = (U in - 1,6) - (0,4 x I out ) 6 V <U в <25 V
U out = (25 - 1,6) - (0,4 x I out ) 25 V <U в < 30 В
нагрузка 0 ... 750 Ом для приложений I / P
сигнал 1,5 ... 50 мА для пожарных и дымовых извещателей
4 ... 20 мА при нагрузке макс. 750 Ом для приложений I / P
пульсация Максимум. 150 мкА от пика до пика для приложений I / P
Время отклика 50 мс, изменение с шагом 10 ... 90% для приложений I / P
Характеристики переноса
точность <± 0,1% от полной шкалы (диапазон 4 ... 20 мА)
Влияние температуры <± 0,01% / К
Точность повторения <± 300 мкА, 6 В <U в <25 В / 1,5 мА <I out <50 мА
Влияние нагрузки <± 0,3% от значения полной шкалы от 0 ... 750 Ом
линейность <± 0,1% от полной шкалы (диапазон 4 ... 20 мА)
Индикаторы / настройки
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2004/108 / EC EN 61326-1: 2006
Соответствие
Электромагнитная совместимость NE 21: 2006
Для получения дополнительной информации см. Описание системы.
Степень защиты IEC 60529
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
Вес 140 гр.
Габаритные размеры 18 x 106 x 128 мм
монтаж на терминальной плате
