Дискретный вход Pepperl+Fuchs Усилитель переключателя KFA5-DU-Ex1.D

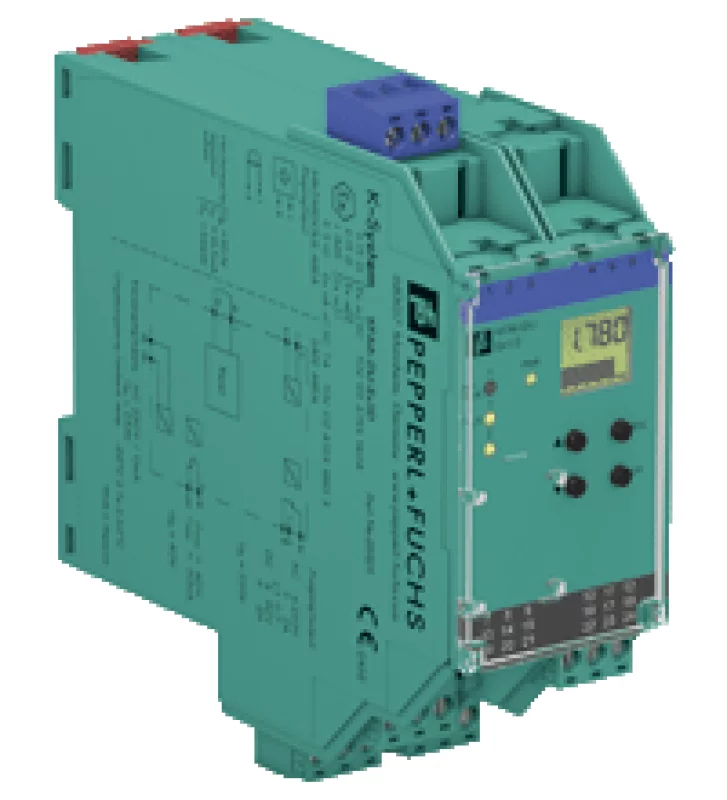

Усилитель переключателя KFA5-DU-Ex1.D
Способы оплаты Наличный и безналичный расчет Гарантия и возврат Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание KFA5-DU-Ex1.D
Основные Характеристики
Тип сигнала Цифровой вход
Поставка
соединение клеммы 23, 24
Номинальное напряжение 115 В переменного тока ± 10%
Номинальный ток 35 мА
Потребляемая мощность 4 ВА
вход
Соединительная сторона полевая сторона
соединение Вход I: клеммы 1+, 3-; вход II: клеммы 13+, 14-
Вход I соотв. согласно EN 60947-5-6 (NAMUR), см. описание системы для электрических данных
Напряжение разомкнутой цепи / ток короткого замыкания 8.2 В / 10 мА
Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА
Продолжительность импульса минимум 75 мкс / 1 мс см. Инструкции по эксплуатации; необходимо соблюдать максимальную входную частоту.
Входная частота 0 ... 80 Гц, делитель импульсов 0 ... 1 кГц
Обнаружение сбоя линии обрыв I ≤ 0,15 мА; короткое замыкание I> 6,5 мА
Вход II сброс
Активный пассивный I> 3 мА / I <1,5 мА
Напряжение разомкнутой цепи / ток короткого замыкания 12 В / 3,5 мА
Продолжительность импульса минимум 10 мс
Вывод
Соединительная сторона контрольная сторона
соединение выход I: клеммы 10, 11, 12; выход II: клеммы 19+, 20-
Выход I сигнал, релейный выход
Контактная информация 253 В AC / 2 A / cos φ ≥ 0,7; 40 В постоянного тока / 2 А
Механическая жизнь 5 x 10 7 циклов переключения
Задержка включения / выключения ок. 20 мс / ок. 20 мс
Выход II сигнал, электронный блок, изолированный
Контактная информация 40 В / 50 мА
Задержка включения / выключения после поднятия входного фланца 3 мс; после падения входного фланца 2 мс
Уровень сигнала 1-сигнал: (L +) -2,5 В (50 мА, защита от короткого замыкания / перегрузки)
0-сигнал: заблокированный выход (ток неактивного ≤ 10 мкА)
Характеристики переноса
Вход I
разрешение <0,1% от установленного значения, мин. 10 мс
точность 2 мс
Влияние температуры окружающей среды 0,003% / К (50 м.д.)
Гальваническая изоляция
Входные I / другие схемы усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Выход I / источника питания и сброс усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Выход I, II против друг друга усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Выход II / источник питания усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Выход II / сброс базовая изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 50 В эфф.
Сброс / питание усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Индикаторы / настройки
Элементы отображения Светодиоды, дисплей
Элементы управления Панель управления
конфигурация с помощью кнопок управления
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Низкое напряжение
Директива 2014/35 / ЕС EN 61010-1: 2010
Соответствие
Электромагнитная совместимость NE 21: 2006
Степень защиты IEC 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
масса 300 гр
Габаритные размеры 40 x 119 x 115 мм, тип корпуса C3
монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
